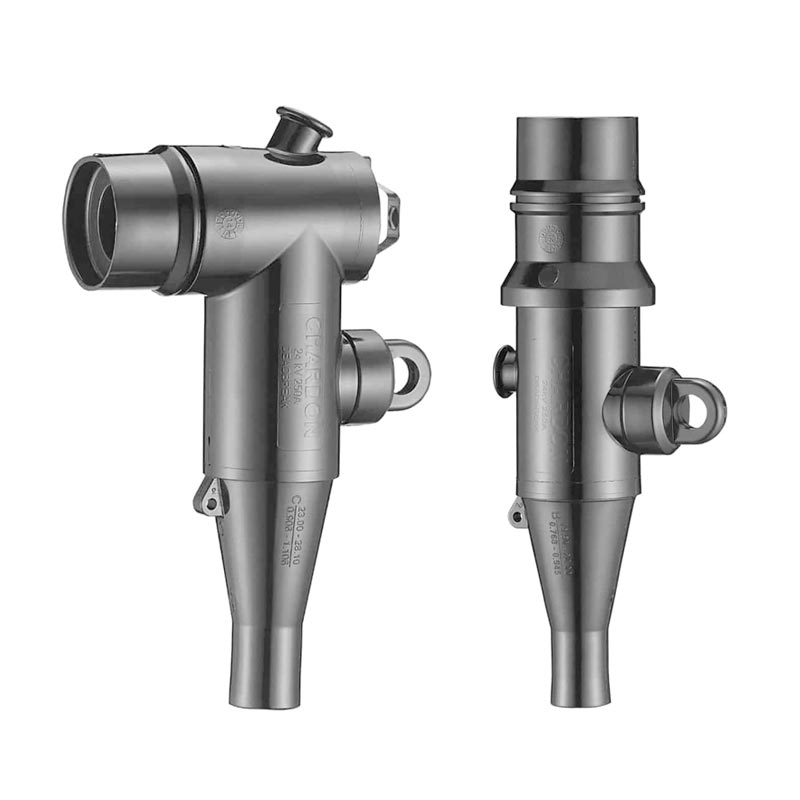

Wie verbessern trennbare Steckverbinder die Sicherheit in Mittelspannungsschaltanlagen?

In der Welt der Mittelspannungsverteilung hat Sicherheit nicht nur Priorität – sie ist die Grundlage für den Aufbau zuverlässiger Energiesysteme. Trennbare Steckverbinder, die oft als einfache Komponenten übersehen werden, spielen eine entscheidende Rolle beim Schutz von Personal und Ausrüstung während der Installation, Wartung und des Betriebs. Bei Taili Electric Co., Ltd. haben wir Jahrzehnte damit verbracht, diese kritischen Schnittstellen zu verfeinern, um sicherzustellen, dass Sie beim Herstellen einer Verbindung auch eine Barriere gegen Fehler, Lichtbögen und ungeplante Ausfälle schaffen. Unsere technische Philosophie basiert auf der Idee, dass ein gut gestalteter trennbarer Steckverbinder eine potenzielle Gefahr in eine kontrollierte, vorhersehbare Schnittstelle umwandelt. Durch den Einsatz fortschrittlicher Materialien und präziser Fertigung liefert unsere Fabrik Lösungen, die internationale Standards übertreffen und für Sicherheit bei jeder Verbindung sorgen.

Moderne Mittelspannungsschaltanlagen erfordern Komponenten, die rauen Umgebungen standhalten und gleichzeitig schnelle und sichere Eingriffe ermöglichen.Trennbare Anschlüssesind die unbesungenen Helden in diesem Ökosystem, die sichtbare Trennungen und Tests ermöglichen, ohne dass Arbeiter spannungsführenden Teilen ausgesetzt werden. Im Gegensatz zu herkömmlichen Schraubverbindungen, die schwere Werkzeuge und die Nähe zu unter Spannung stehender Ausrüstung erfordern, bieten unsere trennbaren Steckverbinder eine berührungssichere Schnittstelle. Diese grundlegende Designänderung reduziert das Risiko von Störlichtbögen drastisch, die nach wie vor zu den gefährlichsten Ereignissen bei Elektroarbeiten zählen. In diesem Artikel werden wir die technischen und betrieblichen Vorteile dieser Geräte analysieren und zeigen, warum sie für moderne Sicherheitsprotokolle unverzichtbar sind. Während wir Sie durch die Einzelheiten führen, denken Sie daran, dass jede von uns hergestellte Komponente ein Beweis für unser Engagement für den Schutz von Leben und Vermögenswerten ist.

Inhalt

• Was macht lösbare Steckverbinder zu einer kritischen Sicherheitskomponente in Mittelspannungsschaltanlagen?
• Wie reduzieren trennbare Steckverbinder das Risiko von Lichtbogenüberschlägen während der Installation und Wartung?
• Warum sind Material- und Designparameter für eine zuverlässige Leistung unerlässlich?
• Wie stellt unsere Fabrik eine gleichbleibende Qualität bei Kabelzubehör sicher?
• Zusammenfassung: Die Sicherheitskante trennbarer Steckverbinder
• Häufig gestellte Fragen (FAQ)

Was macht lösbare Steckverbinder zu einer kritischen Sicherheitskomponente in Mittelspannungsschaltanlagen?

Trennbare Steckverbinder stellen die Schnittstelle zwischen dem Stromkabel und der Schaltanlage dar und haben durch ihre Gestaltung direkten Einfluss auf die Gesamtsicherheit der Anlage. Im Gegensatz zu festen Verbindungen ermöglichen trennbare Steckverbinder eine kontrollierte Trennstelle. Dies bedeutet, dass Techniker bei Routinekontrollen oder Notfällen einen Stromkreis isolieren können, ohne die gesamte Baugruppe zu demontieren. Unsere Fabrik hat diese Steckverbinder so konstruiert, dass sie eine klare und sichtbare Unterbrechung ermöglichen, was eine Grundvoraussetzung für Lockout/Tagout-Verfahren ist. Die Möglichkeit, die Isolierung visuell zu überprüfen, macht Rätselraten überflüssig und verringert die Wahrscheinlichkeit eines versehentlichen Kontakts mit spannungsführenden Teilen erheblich. In Mittelspannungssystemen, in denen die Spannungen typischerweise zwischen 5 kV und 35 kV liegen, kann selbst ein kleiner Fehler katastrophale Folgen haben. Durch die Integration kapazitiver Testpunkte in unsere Designs ermöglichen wir eine berührungslose Spannungserkennung und fügen eine weitere Überprüfungsebene hinzu, bevor ein physischer Kontakt hergestellt wird.

Darüber hinaus trägt die mechanische Konstruktion lösbarer Steckverbinder zu ihrem Sicherheitsprofil bei. Sie sind so konstruiert, dass sie den mit Kurzschlussströmen verbundenen magnetischen Kräften standhalten. Im Fehlerfall könnte eine schwache Verbindung zu einem Projektil oder einer Lichtbogenzündstelle werden. Unsere Steckverbinder sind jedoch mit robusten Verriegelungsmechanismen ausgestattet, die auch unter extremer Belastung ihre Integrität bewahren. Die Abschirmschichten innerhalb des Steckers sorgen außerdem dafür, dass das elektrische Feld gleichmäßig verteilt wird, und verhindern so Teilentladungen – ein stiller Feind, der die Isolierung mit der Zeit erodiert. Bei Taili Electric Co., Ltd. betrachten wir jeden Steckverbinder als Hüter der Kontinuität. Die Verwendung von leitfähigen Gummieinsätzen und Faraday-Käfig-Designs in unseremKabelzubehörstellt sicher, dass Stress bewältigt wird und es keine Hohlräume gibt, in denen es zu Ionisierung kommen könnte. Diese Liebe zum Detail bedeutet, dass die Schaltanlage über Jahrzehnte hinweg sicher bleibt, nicht nur am ersten Tag.

Wie reduzieren trennbare Steckverbinder das Risiko von Lichtbogenüberschlägen während der Installation und Wartung?

Lichtbögen sind eine der häufigsten Verletzungsursachen bei Elektroarbeitern. Es tritt auf, wenn die Isolierung oder Isolierung zwischen Leitern durchbrochen wird und Strom durch die Luft fließen kann. Trennbare Steckverbinder mindern dieses Risiko durch mehrere inhärente Designmerkmale. Erstens stellen sie eine Dead-Break-Schnittstelle bereit, was bedeutet, dass der Stromkreis stromlos ist, bevor die physische Trennung erfolgt, wenn die richtigen Verfahren befolgt werden. Die eigentliche Sicherheitsinnovation liegt jedoch in der Möglichkeit von Lasttrennvarianten. Für Anwendungen, die ein Schalten unter Spannung erfordern, produziert unser Werk Steckverbinder mit Lichtbogenlöschtechnologie. Diese Geräte nutzen den vom Lichtbogen erzeugten Druck, um ihn in einer Ablationskammer zu verlängern und abzukühlen und so sicher zu löschen. Diese Fähigkeit bedeutet, dass Bediener Lasten unter kontrollierten Bedingungen trennen können, ohne sich der Explosionsenergie auszusetzen.

Ein weiterer wichtiger Aspekt ist das berührungssichere Design. Alle leitenden Teile sind tief in isolierenden Materialien versenkt. Beim Einrasten eines trennbaren Steckverbinders ist die Verbindung vollständig geschirmt. Wenn ein Techniker ein Kabel testen muss, kann er den dafür vorgesehenen Testpunkt verwenden oder, in einigen Designs, die Verbindung mit einem Schrotflintenstab teilweise trennen und dabei einen sicheren Abstand einhalten. Unsere Kabelzubehörteile sind so konzipiert, dass sie nahtlos mit Standard-Hot-Stick-Werkzeugen kompatibel sind und sicherstellen, dass die Hände von Gefahrenzonen ferngehalten werden. Die folgende Tabelle zeigt die wichtigsten Parameter unserer beliebtesten trennbaren Steckverbinderserie und hebt die Merkmale hervor, die direkt zur Lichtbogenminderung beitragen.

Wie aus der Tabelle hervorgeht, priorisiert unser Werk hohe BIL-Bewertungen und Testpunkte im gesamten Sortiment. Die Integration von Lasttrennoptionen in ausgewählte Modelle bietet Flexibilität für Installationen, bei denen die Betriebssicherheit eine Live-Schaltung erfordert. Über die Hardware hinaus stellen die von uns bereitgestellten Schulungen und Dokumentationen sicher, dass Benutzer die Grenzen und Fähigkeiten der Geräte verstehen. Durch die Reduzierung der Notwendigkeit, in der Nähe von stromführenden Teilen zu arbeiten, und durch die Kontrolle der Lichtbogenenergie, wenn eine Trennung erforderlich ist, bilden unsere trennbaren Steckverbinder einen hervorragenden Schutz gegen Lichtbogenvorfälle.

Warum sind Material- und Designparameter für eine zuverlässige Leistung unerlässlich?

Die Leistung trennbarer Steckverbinder ist kein Zufall; Es ist das Ergebnis sorgfältiger Materialwissenschaft und Präzisionstechnik. Das in unseren Kabelzubehörteilen verwendete primäre Isoliermaterial ist EPDM-Gummi, das aufgrund seiner hervorragenden Durchschlagsfestigkeit, Wetterbeständigkeit und Flexibilität ausgewählt wurde. Im Gegensatz zu starren Materialien ermöglicht EPDM, dass der Steckverbinder einen festen Presssitz mit der Buchse bildet und Luft und Feuchtigkeit ausschließt – zwei Hauptursachen für Isolationsfehler. In unserer Fabrik wird ein proprietärer Compoundierungsprozess eingesetzt, der die Kriechstromfestigkeit erhöht und sicherstellt, dass das Material selbst bei einer Oberflächenverunreinigung nicht verkohlt und einen leitenden Pfad bildet. Dies ist besonders wichtig in verschmutzten Umgebungen oder Küstengebieten, wo Salz und Staub minderwertige Materialien zersetzen können.

Designparameter wie Kriechstrecke, Kontaktdruck und Abschirmkontinuität sind streng definiert. Beispielsweise muss die Innengeometrie des Steckverbinders sicherstellen, dass das elektrische Feld vom Hochspannungsleiter bis zur geerdeten Abschirmung gleichmäßig verläuft. Dies erreichen wir durch eingebettete halbleitende Schichten, die zusammen mit der Isolierung geformt werden. Dieses integrierte Design eliminiert Schnittstellen, an denen sich Hohlräume bilden könnten. In der folgenden Tabelle sind die kritischen Designparameter aufgeführt, die wir während der Produktion überwachen.

Durch die Einhaltung engerer Toleranzen und strengerer Testgrenzen als in der Industrienorm liefert unser Werk Steckverbinder, die unter Belastung eine vorhersehbare Leistung erbringen. Wir führen auch routinemäßige Röntgeninspektionen an Proben durch, um die interne Ausrichtung zu überprüfen. Dieser Detaillierungsgrad stellt sicher, dass Sie bei der Installation unserer Kabelgarnituren eine Komponente erhalten, die nicht nur durch Typprüfungen, sondern auch durch eine gleichbleibende Produktionsqualität validiert wurde. Die Materialauswahl erstreckt sich auch auf die leitfähigen Komponenten: Wir verwenden hochleitfähige Kupferlegierungen mit Silberbeschichtung, um Erwärmung und Oxidation zu minimieren. Die Kombination aus hochwertigen Materialien und anspruchsvollen Designparametern führt zu einem Steckverbinder, der seine Sicherheitseigenschaften über die gesamte Lebensdauer beibehält, selbst unter thermischen Wechsel- und Fehlerbedingungen.

Wie stellt unsere Fabrik eine gleichbleibende Qualität bei Kabelzubehör sicher?

Qualitätssicherung ist in jedem Produktionsschritt bei Taili Electric Co., Ltd. verankert. Unsere Fabrik arbeitet nach einem zertifizierten ISO 9001-System, aber wir gehen über die bloße Einhaltung hinaus. Wir glauben, dass Sicherheit mit Vorhersehbarkeit beginnt und Vorhersehbarkeit durch Prozesskontrolle erreicht wird. Jede Rohmaterialcharge wird auf Zugfestigkeit, Dehnung und dielektrische Eigenschaften getestet, bevor sie in die Mischphase gelangt. Während des Formens werden Parameter wie Temperatur, Druck und Aushärtezeit in Echtzeit überwacht. Wenn ein Parameter außerhalb des validierten Fensters abweicht, lehnt das System das Teil automatisch ab. Diese Regelung mit geschlossenem Regelkreis stellt sicher, dass jeder Steckverbinder mit dem letzten identisch ist, wodurch Schwankungen vermieden werden, die zu Feldausfällen führen können. Unser Qualitätsanspruch ist der Grund, warum so viele Energieversorger und Bauunternehmer unseren Kabelgarnituren für ihre kritischste Infrastruktur vertrauen.

Über die Produktionslinie hinaus investieren wir stark in Routinetests. Jeder trennbare Steckverbinder wird vor Verlassen unseres Werks einem 100-prozentigen Teilentladungstest unterzogen. Dies ist kein Mustertest, sondern wird an jedem einzelnen Gerät durchgeführt. Wir überprüfen auch die Kontinuität der Abschirmung und die mechanische Funktion des Verriegelungsmechanismus. Für Lasttrennungsvarianten führen wir Stichproben und Fehlerschlusstests mit voller Kraft durch, um sicherzustellen, dass das Lichtbogenlöschsystem wie vorgesehen funktioniert. Die folgende Liste fasst die wichtigsten Qualitätsprüfungen zusammen, die in unserem Werk durchgeführt werden:

• Wareneingangskontrolle: Überprüfung der EPDM- und Leitermischungszertifizierungen.
• In-Prozess-Überwachung: Echtzeit-SCADA-Steuerung der Spritzgussparameter.
• 100 % Teilentladungsprüfung bei 1,5-facher Phase-Erde-Spannung.
• Röntgeninspektion von Stichproben aus jeder Produktionscharge zur Erkennung innerer Hohlräume.
• Mechanischer Dauertest: 50 Steck-/Trennzyklen ohne Leistungseinbußen.
• Temperaturwechsel: Steckverbinder werden 100 Wärmezyklen von -40 °C bis +120 °C ausgesetzt.

Dieser strenge Ansatz bedeutet, dass unsere Produkte, wenn sie das Werk verlassen, für die härtesten Umgebungen gerüstet sind. Wir gewährleisten auch die Rückverfolgbarkeit: Jeder Steckverbinder ist mit einem eindeutigen Chargencode gekennzeichnet, der ihn mit seinen Produktionsaufzeichnungen verknüpft. Sollte einmal eine Frage auftauchen, können wir die gesamte Herstellungsgeschichte nachvollziehen. Dieses Maß an Transparenz schafft Vertrauen und stellt sicher, dass Sicherheit nicht nur eine Behauptung, sondern eine überprüfbare Tatsache ist. Unsere Kunden wissen, dass sie Kabelgarnituren mit einem System erhalten, das darauf ausgelegt ist, Anomalien zu erkennen, bevor sie zu Problemen führen.

Zusammenfassung: Die Sicherheitskante trennbarer Steckverbinder

Trennbare Steckverbinder sind weit mehr als einfache Verbindungselemente; Sie sind technische Sicherheitsbarrieren in Mittelspannungsschaltanlagen. Von der Ermöglichung sichtbarer Unterbrechungen und der Integration kapazitiver Testpunkte bis hin zur Löschung von Lichtbögen und der Aufrechterhaltung der Abschirmungsintegrität trägt jeder Aspekt ihres Designs zu einer sichereren Arbeitsumgebung bei. Bei Taili Electric Co., Ltd. haben wir unser Fachwissen der Perfektionierung dieser Komponenten gewidmet und stellen so sicher, dass unsere Kabelgarnituren den höchsten Standards an Zuverlässigkeit und Schutz entsprechen. Die Kombination aus fortschrittlichen Materialien, präziser Fertigung und kompromissloser Qualitätskontrolle führt zu Produkten, auf die Sie sich verlassen können, wenn es darauf ankommt.

Wir laden Sie ein, den Unterschied zu erleben, den echte Technik ausmacht. Ganz gleich, ob Sie ein bestehendes Umspannwerk modernisieren oder ein neues Verteilungsnetz entwerfen, unser Team unterstützt Sie gerne mit technischen Spezifikationen und Anwendungsberatung.Kontaktieren Sie noch heute Taili Electric Co., Ltdum Ihre Anforderungen an Mittelspannungssteckverbinder zu besprechen und herauszufinden, wie unser Werk die Sicherheit und Leistung bieten kann, die Ihre Projekte erfordern. Wir helfen Ihnen beim Aufbau eines sichereren Netzes, eine Verbindung nach der anderen.
