Warum sollten Sie sich für eine auf einem Rahmen montierte Umspannstation für Solarprojekte in Südamerika entscheiden?

TAILI Electric war Vorreiter bei der Entwicklung maßgeschneiderter Produkteauf einem Gestell montierte UmspannstationLösungen für internationale Solarprojekte mit Leistungen bis zu 3.200 kVA. In diesem Artikel wird untersucht, warum dieses Open-Frame-Design herkömmliche geschlossene KIOSKs und kompakte Umspannwerke übertrifft, insbesondere in den anspruchsvollen Wüstenumgebungen Südamerikas.

Was ist eine auf einem Rahmen montierte Umspannstation?

Eine auf einem Rahmen montierte Umspannstation ist eine vorgefertigte Stromverteilungseinheit, bei der alle wichtigen Komponenten – Mittelspannungsschaltanlage, Transformator und Niederspannungsverteilertafeln – auf einem einzigen Stahlgrundrahmen integriert sind.

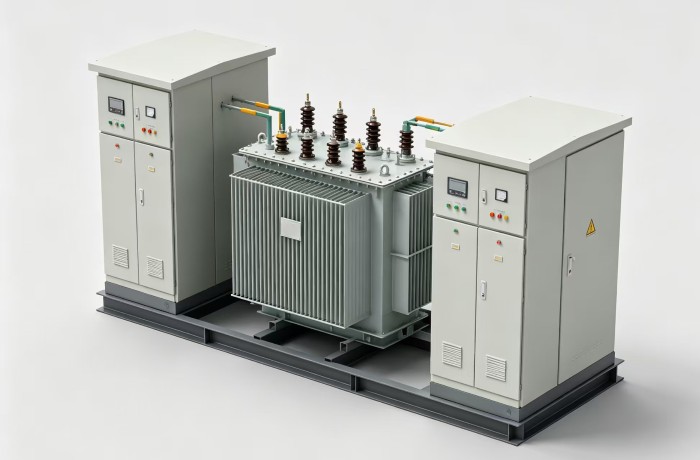

Die maßgeschneiderte, auf einem Rahmen montierte Umspannstation von TAILI Electric zeichnet sich durch eine charakteristische offene Konfiguration aus: Der in Öl getauchte Transformator sitzt frei in der Mitte, mit unabhängigen Hochspannungs- und Niederspannungs-/Messschränken auf beiden Seiten – alles auf einem einheitlichen Stahlrahmen montiert.

Diese Designphilosophie steht im krassen Gegensatz zu geschlossenen KIOSKs oder kompakten Umspannwerken, bei denen die gesamte Ausrüstung in einem Metallgehäuse untergebracht ist.

Warum das Open-Frame-Design? Drei entscheidende Vorteile

1. Hervorragende Wärmeableitung unter Wüstenbedingungen

Solarprojekte in ganz Südamerika – von der Atacama-Wüste in Chile bis zu den hochgelegenen Ebenen Argentiniens – sind extremen Temperaturen und intensiver Sonneneinstrahlung ausgesetzt.

In einer auf einem Rahmen montierten Umspannstation ist der Transformatorkühler direkt der Umgebungsluft ausgesetzt. Diese natürliche Konvektionskühlung sorgt für:

Es sind keine zusätzlichen Kühlventilatoren erforderlich – wodurch eine häufige Fehlerquelle eliminiert wird. Kein Risiko einer internen Überhitzung, die eine Leistungsreduzierung des Transformators erzwingen würde. Optimale thermische Leistung auch bei Spitzenbedingungen am Mittag

Im Gegensatz dazu speichern geschlossene KIOSK-Umspannwerke die Wärme in ihren Metallgehäusen. In Wüstenumgebungen können die Innentemperaturen weit über die Umgebungstemperatur steigen, was dazu führt, dass Transformatoren mit reduzierter Leistung betrieben werden müssen – ein kostspieliger Kompromiss für jeden Solarpark.

2. Vereinfachte Installation und Wartung

Derauf einem Gestell montierte Umspannstationist im Werk vollständig verkabelt und getestet. Für die Installation vor Ort ist lediglich Folgendes erforderlich:

Anschließen externer Kabel. Stellen Sie das Gerät auf ein vorbereitetes Fundament

Durch den modularen, offenen Aufbau bleiben Transformator und Schaltanlage unabhängig voneinander zugänglich. Wartungsteams können einzelne Komponenten warten, ohne sich mit sperrigen Gehäusetüren herumschlagen oder die gesamte Struktur demontieren zu müssen.

3. Ausrichtung an lokalen Netzstandards

Dies ist vielleicht der überzeugendste Vorteil: Die auf einem Rahmen montierte Umspannstation mit offenem Rahmen ist zum De-facto-Standard für Solarprojekte in ganz Südamerika geworden.

Länder einschließlich:

Chile

Peru

Argentinien

Honduras

Venezuela

...

haben diese Konfiguration weithin für Photovoltaikanlagen übernommen. Lokale Energieversorger und Netzbetreiber sind mit der Auslegung, den Prüfprotokollen und den Abnahmekriterien vertraut. Die Wahl einer auf einem Rahmen montierten Umspannstation vereinfacht die Netzanschlussgenehmigung erheblich

Verfahren.

Skid-Lösungen von TAILI Electric: Zwei Versandoptionen

Die Lieferung großer Elektrogeräte an abgelegene Projektstandorte in ganz Südamerika stellt einzigartige logistische Herausforderungen dar. TAILI Electric bietet dafür zwei Versandkonfigurationen anauf einem Gestell montierte Umspannstation, jeweils optimiert für unterschiedliche Projektgrößen und Logistikanforderungen.

Option 1: Integrierte einteilige Kufe

Struktur: Der Hochspannungsschrank, der Transformator und der Niederspannungsschrank sind alle auf einem einzigen Stahlsockel verschweißt. Die gesamte interne Verkabelung wird im Werk abgeschlossen.

Vorteile: Minimaler Installationsaufwand vor Ort – ablegen, anschließen und einschalten

Feste Anlagenpositionen eliminieren das Risiko, dass sich interne Kupferschienen oder Kabel während des Seetransports verschieben

Höchste Zuverlässigkeit für kritische Anwendungen

Am besten geeignet für: Leistungen bis 800 kVA

wo die komplette Baugruppe als einzelne Einheit versendet werden kann.

Überlegung: Höhere Versandkosten aufgrund der größeren Gesamtfläche.

Option 2: Geschraubte geteilte Kufe

Aufbau: Die Basis ist in drei Segmente unterteilt: Hochspannungsteil, Transformatorteil und Niederspannungsteil. Die Geräte zwischen den Abschnitten werden über vorgefertigte flexible Kupferschienen oder flexible Kabel verbunden.

Die Einheiten werden im Werk separat verpackt und in einzelnen Kisten versendet. Vor Ort werden die Abschnitte miteinander verschraubt und die vorgefertigten flexiblen Verbindungen zusammengefügt.

1, Vorteile: Jeder Abschnitt passt in einen standardmäßigen 40-Fuß-HQ-Container – kein übergroßer Versand erforderlich

2, Deutlich reduzierte Seefrachtkosten durch zuverlässigere Schiffsplanung

3 ， Für den inländischen Straßentransport in China ist keine Genehmigung für Übergrößen erforderlich

4, Flexiblerer lokaler Transport zum endgültigen Projektstandort

5, Reduziertes Schadensrisiko – Heizkörper und Porzellanisolatoren erhalten eine spezielle Schutzverpackung

6, Wichtiger Hinweis: Nur die Basis ist mechanisch geteilt. Alle elektrischen Anschlüsse nutzen vorgefertigte flexible Steckverbinder, wodurch der Verkabelungsaufwand vor Ort auf ein absolutes Minimum reduziert wird.

Gemeinsame Verpackungsanforderungen für alle Sendungen

Unabhängig davon, welche Versandoption ausgewählt wird, befolgt TAILI Electric strenge Verpackungsprotokolle:

1, Integrierte Skid-Sendungen: Die Basis muss mit Standard-Containerhebe- und -zurrung verschweißt werden

Punkte, wobei Stahldrahtseile die Ausrüstung im Container sichern

2,Transformatorheizkörper und Porzellanisolatoren: Erhalten Sie spezielle Antikollisions- und

Salznebel-/Regenschutz für den Seetransport

3, Hoch- und Niederspannungsschaltanlage: Vollständig in Kunststoff versiegelt, um Wasser und Staub zu schützen

Schutz während des Transports und der Lagerung vor Ort

Anwendungsszenarien

Die maßgeschneiderten, auf Rahmen montierten Umspannwerkslösungen von TAILI Electric werden in verschiedenen Anwendungen eingesetzt: Photovoltaik-Solarparks (Hauptanwendung) Die meisten auf Rahmen montierten Umspannwerkseinheiten von TAILI dienen als Aufwärtstransformatoren für Solar-PV-Anlagen. Zu den typischen Konfigurationen gehören:

Bergbau- und Industrieprojekte

Über die Solarenergie hinaus wird die auf einem Rahmen montierte Umspannstation auch häufig in Bergbaubetrieben in Chile und Peru sowie in allgemeinen Industrieanlagen eingesetzt, die eine zuverlässige, schnell einsetzbare Stromverteilung erfordern.

Abschluss

Die auf einem Rahmen montierte Umspannstation hat sich durch eine Kombination praktischer Vorteile ihre Position als bevorzugte Lösung für Solarprojekte in ganz Südamerika erworben:

1 ， Hervorragende Wärmeableitung in Wüstenumgebungen – keine Kühlventilatoren, keine Leistungsminderung

2, Optimierte Installation und Wartung – werkseitig verkabelte, unabhängig zugängliche Komponenten

3, Anpassung an lokale Netzstandards – reibungslosere Genehmigungen, schnellere Projektinbetriebnahme

4,Flexible Versandoptionen – einteilig für kleinere Projekte, geteilt für größere Installationen mit logistischen Einschränkungen

TAILI Electric verfügt über jahrelange Erfahrung in der Entwicklung und Herstellung maßgeschneiderter, auf Rahmen montierter Umspannwerkslösungen für internationale Märkte. Mit Kapazitäten von bis zu 3.200 kVA und auf spezifische Länderanforderungen zugeschnittenen Spannungskonfigurationen liefert TAILI eine schlüsselfertige Stromverteilung, die auch in den anspruchsvollsten Umgebungen der Welt zuverlässig funktioniert.

Wählen Sie für Ihr nächstes Solarprojekt in Südamerika die Lösung, der die örtlichen Energieversorger vertrauen – wählen Sie dieauf einem Gestell montierte Umspannstationvon TAILI Electric.
