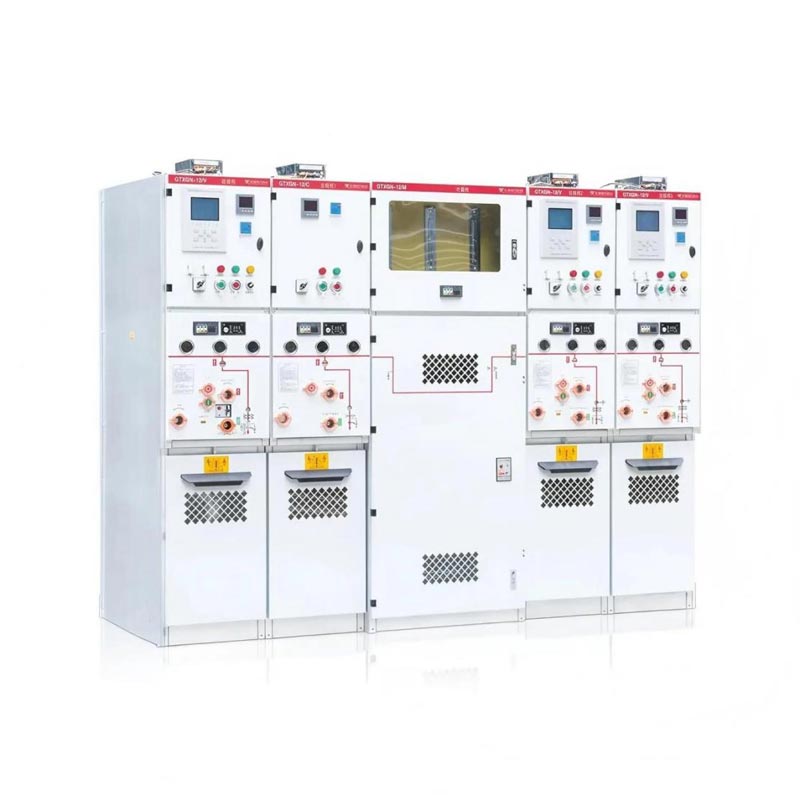

12-kV-Metall-Feststoffisolierte Schaltanlage

Die metallfeststoffisolierte 12-kV-Schaltanlage vereint die Vorteile der Innen- und Feststoffisolierung:

1. Vollständig isoliert und abgedichtet: Alle stromführenden Hochspannungsteile sind von einer festen Isolationsschicht bedeckt, was nicht der Fall ist beeinträchtigt durch Staub, Feuchtigkeit, Kondenswasser, kleine Tiere usw. Es verfügt über eine hohe Zuverlässigkeit.

2. Miniaturisierung und Kompaktheit: Die Dielektrizitätskonstante fester Isolationsmaterialien ist viel höher von Luft, so dass der Isolationsabstand zwischen stromführenden Teilen bei gleichem Spannungsniveau deutlich verkürzt werden kann. Daher sind die Geräte sehr klein, wodurch Platz gespart wird, was für Verteilungsräume im Innenbereich von entscheidender Bedeutung ist mit begrenztem Platzangebot.

3. Umweltfreundlich: Es verzichtet vollständig auf SF₆-Gas und eliminiert so das Risiko eines Treibhauseffekts bevorzugte Ausrüstung für grüne Stromnetze.

4. Hohe Sicherheit: Da die Hochspannungskomponenten auch bei geöffneter Schranktür vollständig isoliert sind, ist die Der Bediener berührt die stromführenden Teile nicht direkt, was eine hohe persönliche Sicherheit gewährleistet.

5. Wartungsfrei: Die internen Schalter und anderen Komponenten sind in Epoxidharz verfestigt, ohne dass eine Wartung erforderlich ist Geschmierte bewegliche Teile sorgen für lebenslange Wartungsfreiheit und reduzieren die Betriebs- und Wartungskosten sowie den Arbeitsaufwand.

6. Flexible Installation: Klein und leicht, bequem für Transport, Installation und Anordnung im Innenbereich. Der modulare Aufbau erleichtert auch zukünftige Erweiterungen.

Wo kann diese Schaltanlage eingesetzt werden?

12-kV-Schaltanlagen mit Metallkörperisolierung werden häufig in Stromverteilungsbereichen eingesetzt, in denen Sicherheit und Zuverlässigkeit erforderlich sind und platzsparend:

· Gewerbebauten: Unterirdische Stromverteilungsräume von Bürogebäuden, Einkaufszentren und Hotels.

·Wohngebiete: Zentrale Stromverteilungszentren innerhalb der Wohngemeinden.

· Industrieunternehmen: Werkstattumspannwerke innerhalb von Fabriken.

· Öffentliche Einrichtungen: Stromverteilungssysteme von U-Bahn-Stationen, Flughafenterminals, Krankenhäusern, Schulen usw.

· Rechenzentren: In Situationen, in denen eine hohe Zuverlässigkeit der Stromversorgung und eine hohe Raumnutzungsrate erforderlich sind.

· Neues Energiefeld: Indoor-Step-up-Stationen für Photovoltaik-/Windkraftprojekte.

Standardspezifikation von metallfeststoffisolierten Schaltanlagen

1. Nennspannung: 12 kV

2. Nennstrom: 630A / 1250A

3. Nennfrequenz: 50/60 Hz

4. Umgebungstemperatur: Innen -25℃ bis 40℃; Im Freien: -35℃ bis 40℃

5. Höhe: Die Norm gilt für Gebiete bis 1000 Meter. Für Höhen über 1000 Meter Kapazität Die Reduzierung muss normgerecht umgesetzt werden.

6. Relative Luftfeuchtigkeit: Tagesdurchschnitt ≤ 95 % Monatsdurchschnitt ≤ 90 %

7. Schutzart: IP4X (IP67)

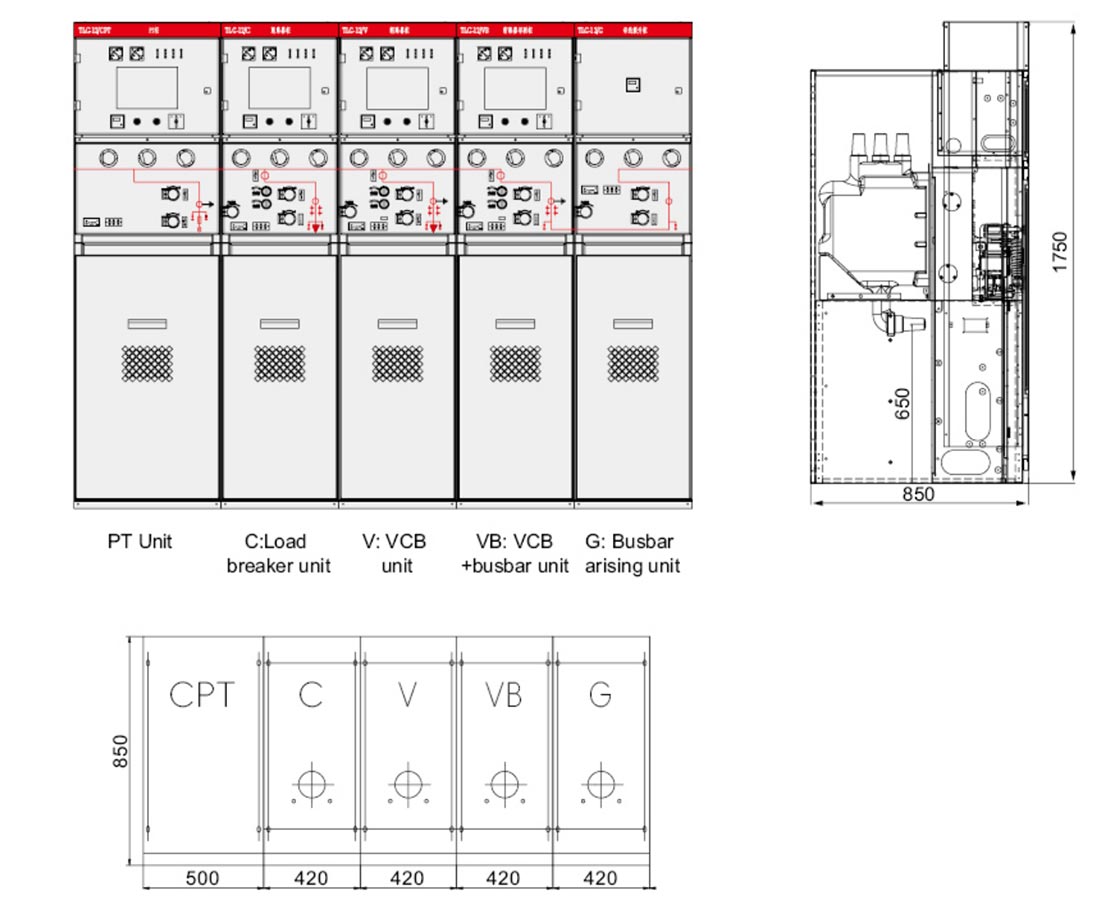

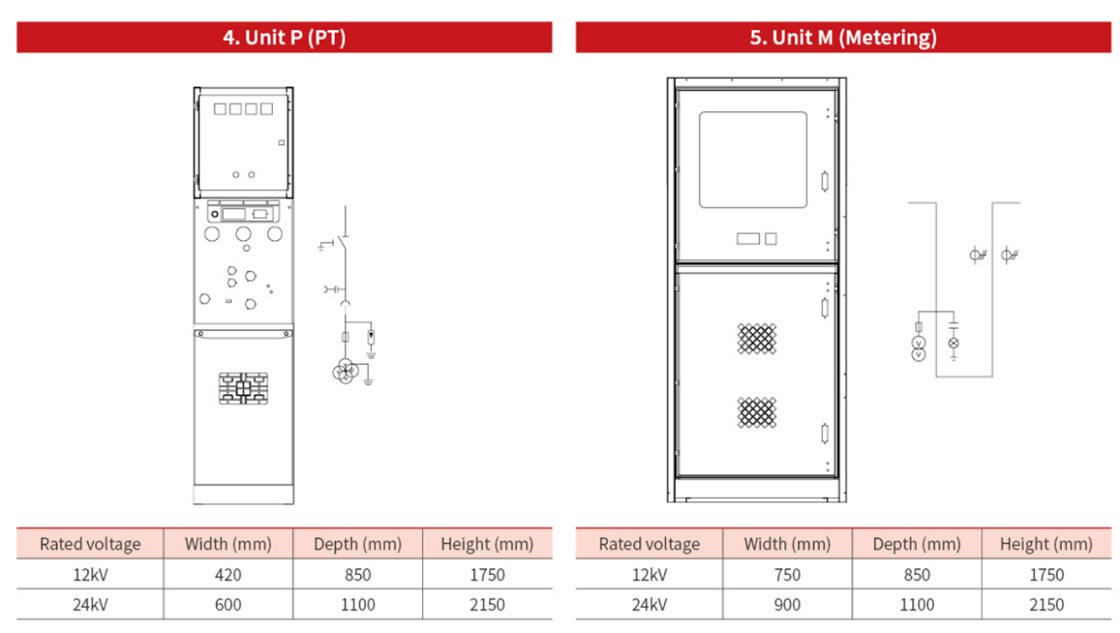

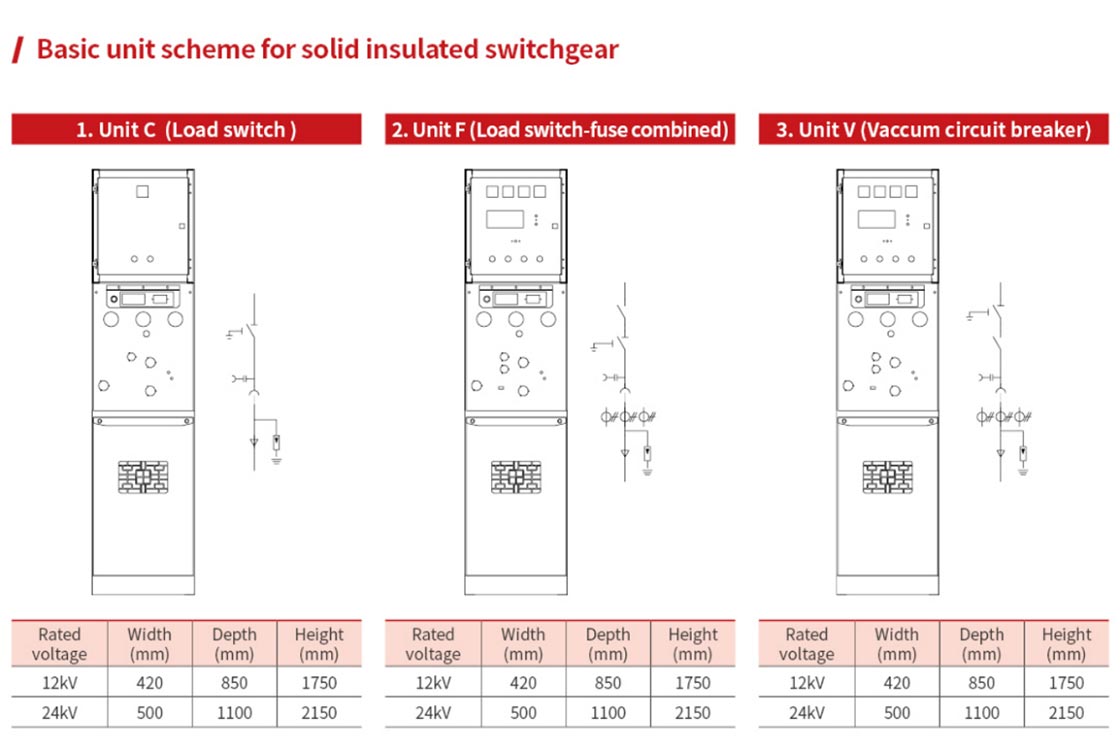

Zeichnung und Maße
