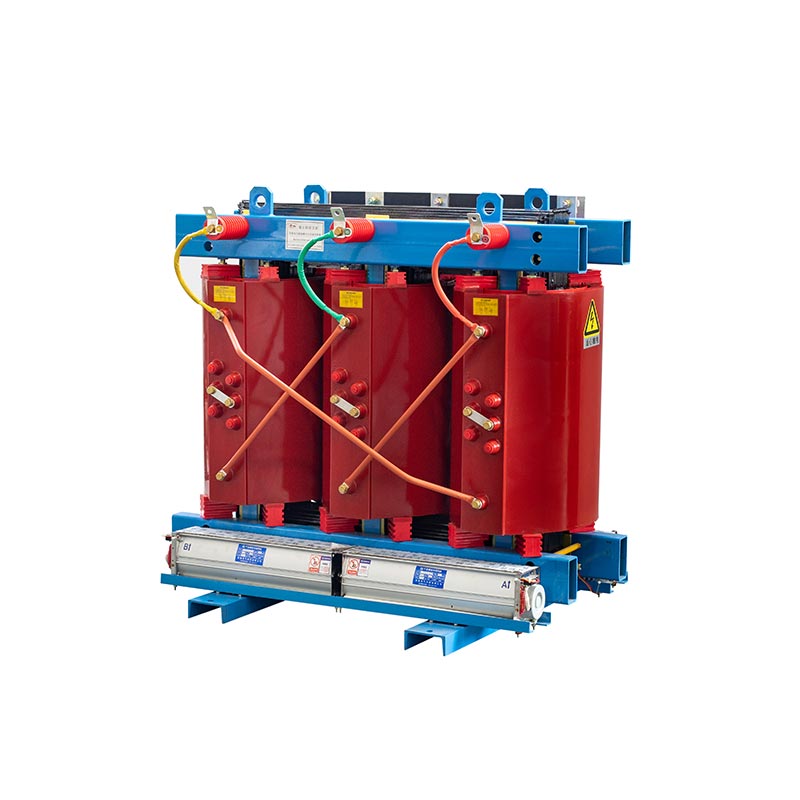

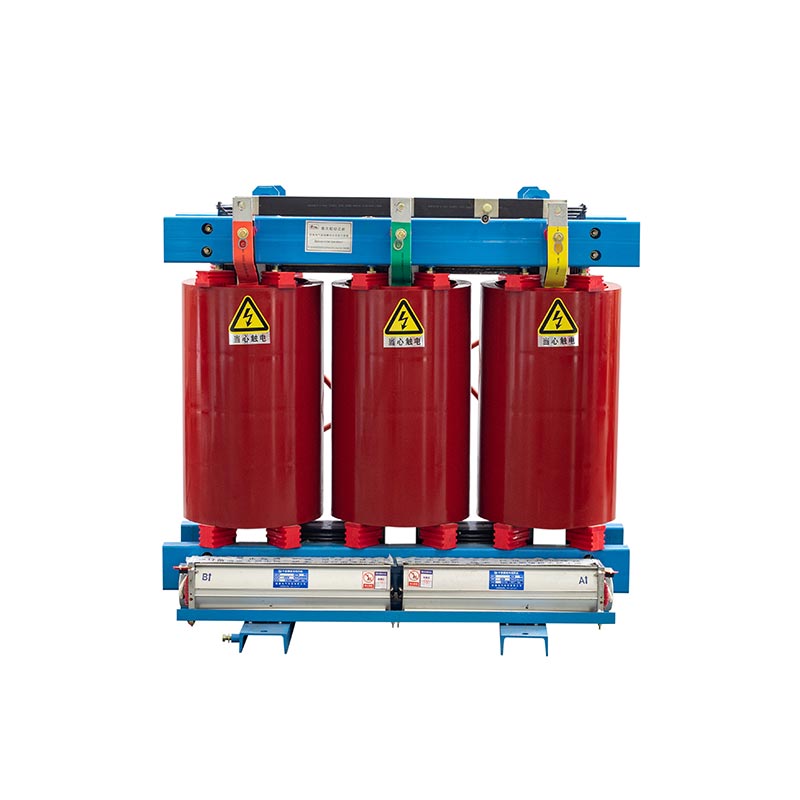

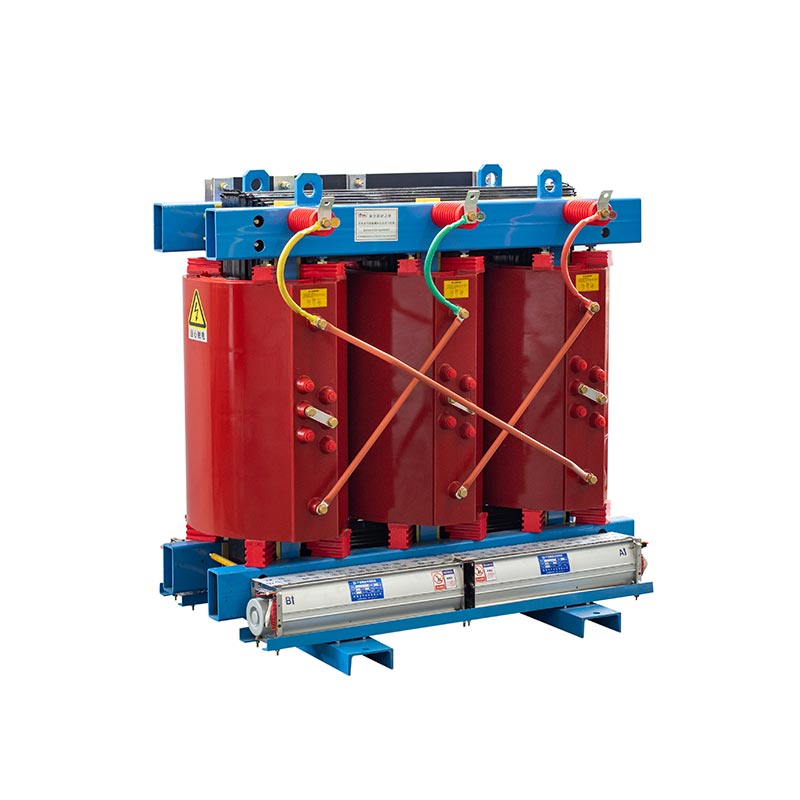

Epoxidharzgegossener Trockenverteilungstransformator

Hauptmerkmale

Aufgrund seiner einzigartigen Strukturmerkmale und hervorragenden Isoliermaterialien verfügen Epoxidharz-Trockenverteilertransformatoren über die folgenden bemerkenswerten Vorteile.
Ölfrei, flammhemmend, feuerbeständig: Der Innenraum enthält kein Isolieröl. Es nutzt Feste Isoliermaterialien wie Epoxidharz, wodurch die Gefahr von Feuer, Explosion und Öl grundsätzlich ausgeschlossen ist Leckage.
Umweltsicherheit: Frei von giftigen Substanzen. Selbst wenn es beschädigt ist, wird es nicht verschmutzt Umgebung.
Die Wartung ist einfach: Im Gegensatz zu Öltransformatoren ist keine regelmäßige Überprüfung erforderlich Ölstand und Qualität. Der Wartungsaufwand ist gering.
Flexible Installation: Es stellt geringe Anforderungen an das Installationsfundament und kann bei installiert werden Lastschwerpunkt und reduziert dadurch Leitungsverluste.
Beständig gegen Feuchtigkeit und Schmutz: Die Wicklungen, die einer besonderen Behandlung unterzogen wurden, besitzen ausgezeichnete feuchtigkeitsbeständige und korrosionsbeständige Eigenschaften.

Basierend auf diesen Eigenschaften ergeben sich folgende Anwendungsszenarien für mit Epoxidharz gegossene Trockenverteilungstransformatoren auch sehr umfangreich.

Anwendung

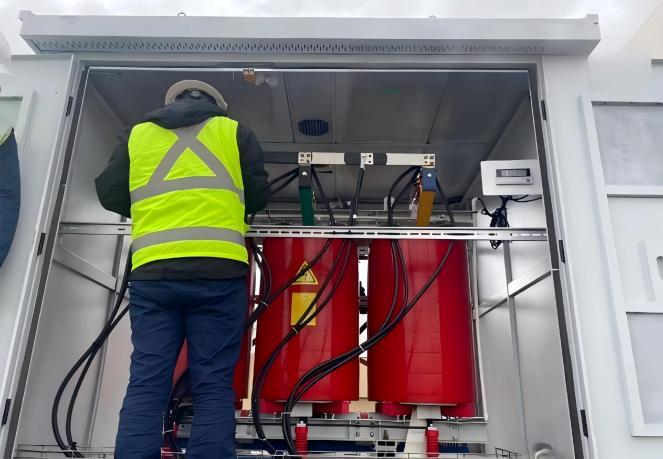

Gewerbliche und zivile Gebäude: Hochhäuser, Einkaufszentren, Krankenhäuser, Schulen, Daten Zentren usw.
Öffentlicher Verkehr und Infrastruktur: Flughäfen, Docks, U-Bahn-Stationen, Ölplattformen, usw.
Industrieanlagen: Fabrikhallen, CNC-Maschinenausrüstung usw. in Bereichen mit hohem Brandrisiko Präventionsanforderungen.
Neue Energiefelder: Solarenergie, Windkraft usw. grüne Energiesysteme

Standardspezifikation

1. Anwendbare Spezifikation: IEC 60076 / IEEE
2. Nennleistung: bis zu 4000 KVA
3. Primärspannung: bis zu 35 kV
4. Sekundärspannung: 380/400/415 V oder kundenspezifisch
5. Wicklungsmaterialien: Kupfer/Aluminium
6. Temperaturanstieg: 90 -100 °C oder individuell
7. Kühlmethode: ONAN8. Frequenz: 50 Hz/60 Hz
9. Taps-Spannung: ±5 % / ±2x2,5 % oder kundenspezifisch
10. Vektorgruppe: Dyn11 / Yyn0 / Yd11

Isolationsklasse

Epoxidharzgegossene Trockenverteilungstransformatoren haben drei allgemeine Isolationsklassen. Das Hauptmerkmal von Die Isolierung soll Durchschlagsfestigkeit bieten und bestimmten thermischen Grenzwerten standhalten. Die Isolationsklassen sind

Europäischer Standard (IEC 60076):

Klasse A: Maximale Wicklungstemperatur von 105 °C.
Klasse E: Maximale Wicklungstemperatur von 120 °C.
Klasse B: Maximale Wicklungstemperatur von 130 °C.
Klasse F: Maximale Wicklungstemperatur von 155 °C.
Klasse H: Maximale Wicklungstemperatur von 180 °C.
Klasse C: Maximale Wicklungstemperatur von 220 °C.

Amerikanischer Standard (ANSI/IEEE C57.12.01):

Klasse 105: Maximale Wicklungstemperatur von 105 °C.
Klasse 150: Maximale Wicklungstemperatur von 150 °C.
Klasse 220: Maximale Wicklungstemperatur von 220 °C.

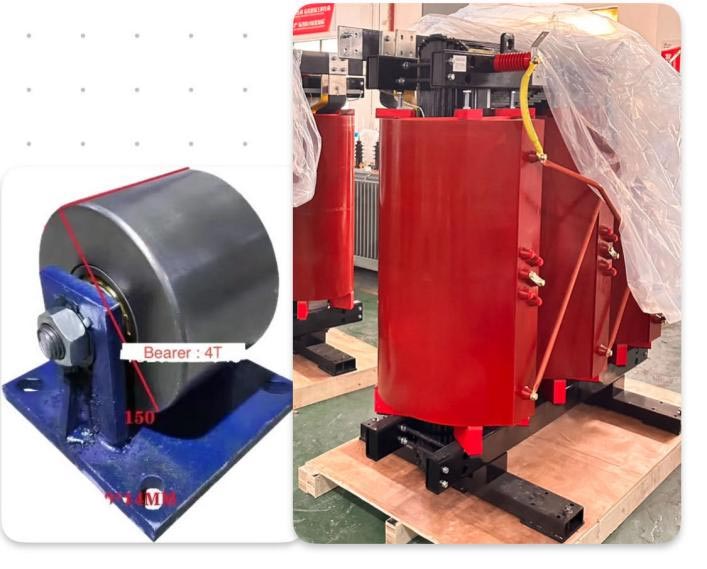

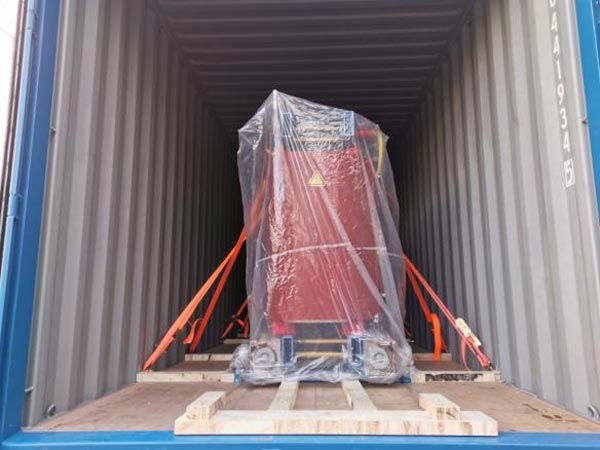

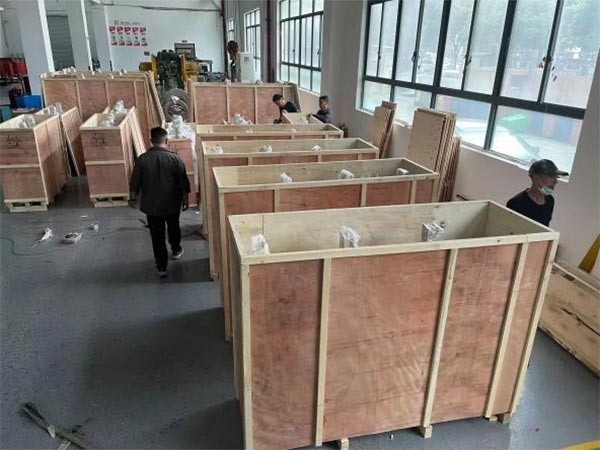

Paketmethode

Bitte geben Sie die folgenden Informationen an, damit wir Ihnen bessere Dienstleistungen anbieten können.

Produktanwendungsszenarien
Technische Parameter des Produkts

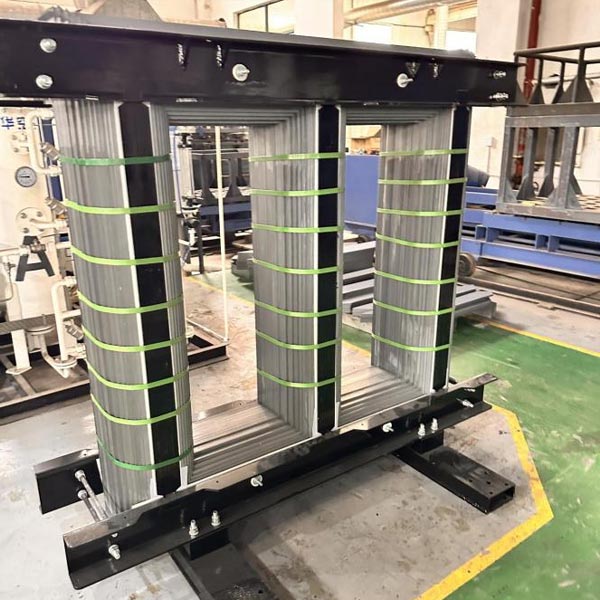

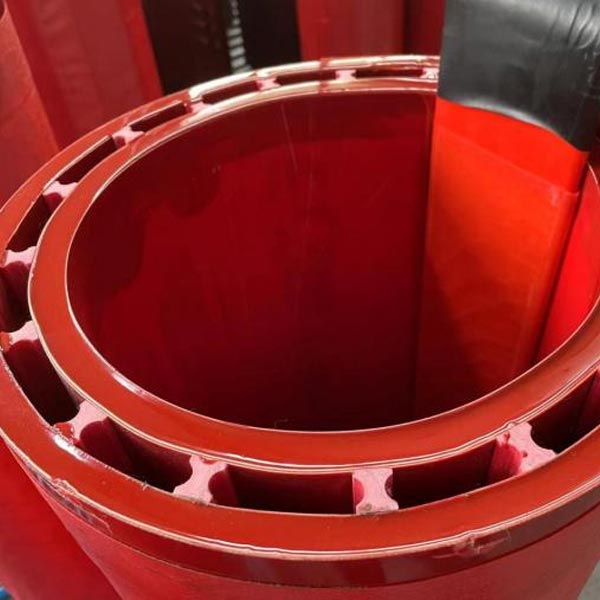

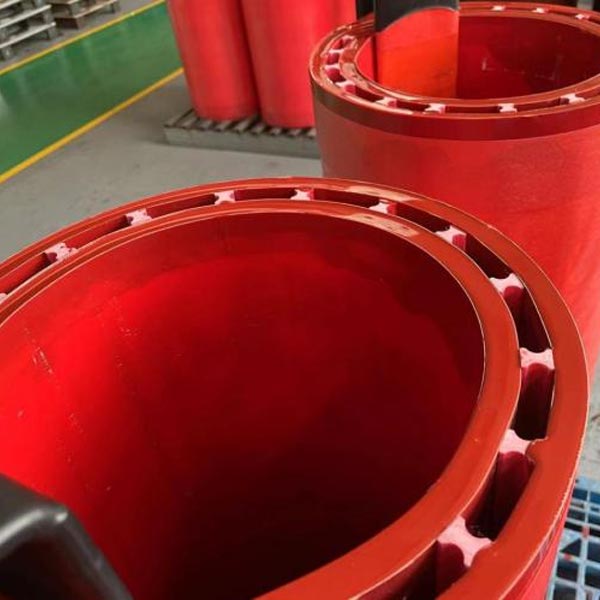

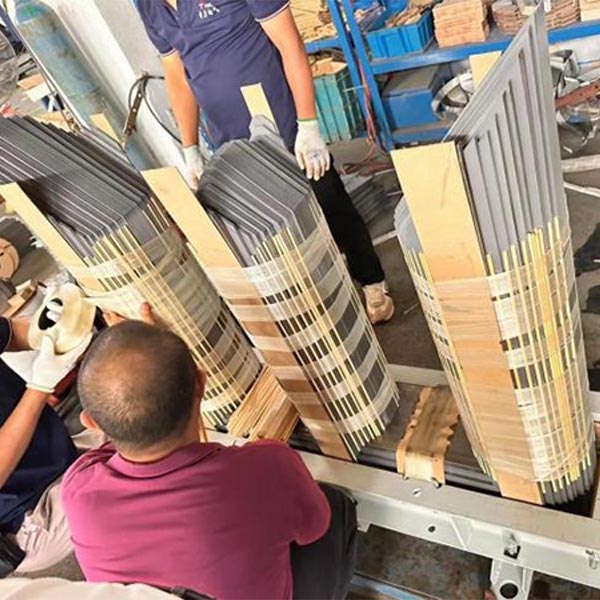

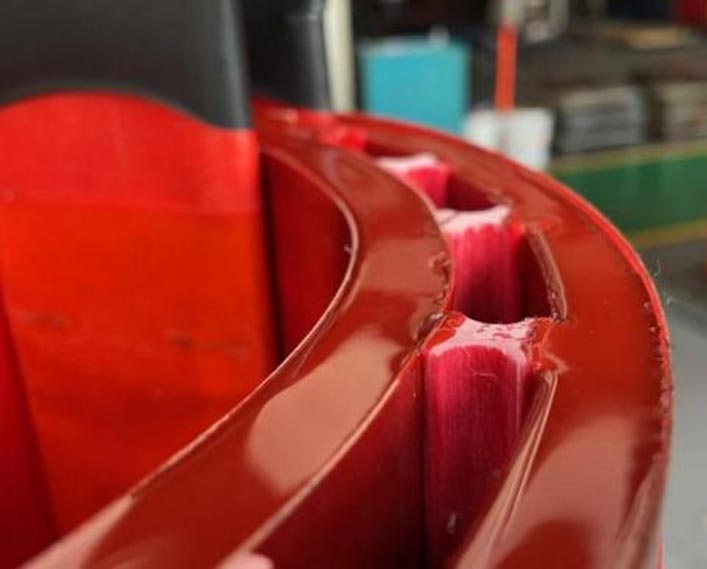

Produktion

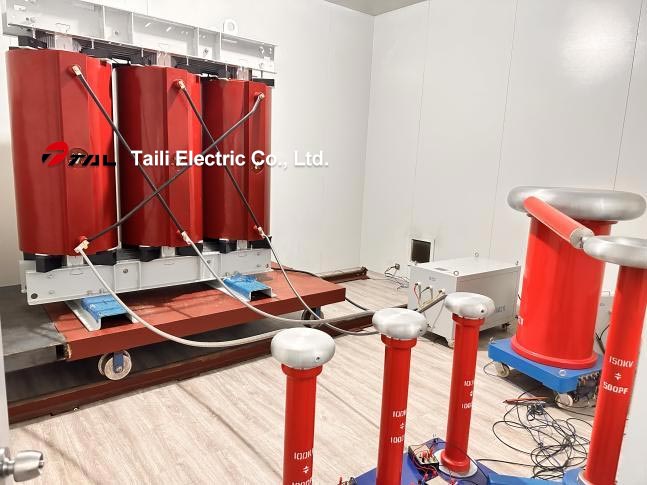

Prüfen

Routinetests:

· Messung des Spannungsverhältnisses und Überprüfung der Phasenverschiebung
· Isolationswiderstandsprüfung
· Messung des Wicklungswiderstands
· Spannungsfestigkeitstest
· Führen Sie einen Überspannungsfestigkeitstest durch
· Messung von Leerlaufverlusten und Erregerstrom
· Messung der Kurzschlussimpedanz und des Lastverlusts
· Messung des Spannungsverhältnisses und Überprüfung der Phasenverschiebung
· Isolationswiderstandsprüfung
· Messung des Wicklungswiderstands
· Spannungsfestigkeitstest
· Führen Sie einen Überspannungsfestigkeitstest durch
· Messung von Leerlaufverlusten und Erregerstrom
· Messung der Kurzschlussimpedanz und des Lastverlusts

Typprüfungen

· Lichtimpulstest
· Temperaturanstiegstest
