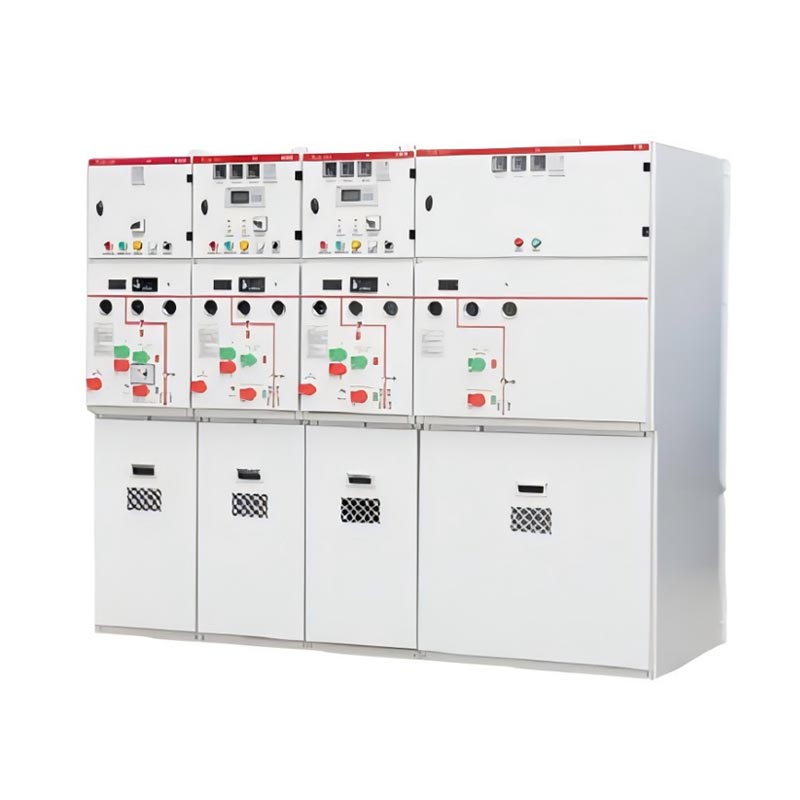

24-kV-Metall-Feststoffisolierte Schaltanlage

Die 24-kV-Schaltanlage mit fester Metallisolierung ist ein langlebiges Produkt, das im Werk Taili hergestellt wird. Es stellt eine wichtige Entwicklungsrichtung der Verteilernetz-Switch-Technologie dar und eignet sich besonders für Anwendungen, bei denen eine hohe Zuverlässigkeit der Stromversorgung, effiziente Raumnutzung und Umweltschutz erforderlich sind.

Wichtige Vorsichtsmaßnahmen bei der Wartung:

1. Sicherheit geht vor: Alle Wartungsarbeiten müssen unter völligem Stromausfall und mit ausreichender Sicherheit durchgeführt werden Maßnahmen vorhanden.

2. Befolgen Sie die Anweisungen des Herstellers: Verschiedene Marken und Modelle von Schränken mit fester Isolierung können strukturelle Merkmale aufweisen und technische Unterschiede. Bei der Wartung ist es unbedingt erforderlich, die Bedienungsanleitungen und Reparaturanleitungen genau zu befolgen Beachten Sie die vom Gerätehersteller bereitgestellten Anleitungen.

3. Ersatzteile: Verwenden Sie Original- oder zertifizierte Ersatzteile, insbesondere Dichtungsringe, Schmierfett usw. Inkompatible Komponenten können zu Leistungseinbußen oder Ausfällen führen.

4. Umgebungskontrolle: Halten Sie die Umgebung des Schaltraums trocken, sauber und gut belüftet, um dies zu vermeiden Kondensation und korrosive Gase.

5. Aufzeichnen und archivieren: Zeichnen Sie detaillierte Daten zu jeder Inspektion, Wartung und Prüfung auf. Richten Sie ein Gerät ein Gesundheitsarchiv. Durch den Längsvergleich der Daten können frühzeitige Verschlechterungstendenzen des Gerätezustands ermittelt werden erkannt.

6. Verbieten Sie unbefugte Änderungen: Verbieten Sie strikt jede Form der Änderung der Schrankstruktur. Stromkreise oder Isolationsstrukturen.

Standardspezifikation

1. Nennspannung: 24 kV

2. Nennstrom: 630A / 1250A

3. Nennfrequenz: 50/60 Hz

4. Umgebungstemperatur: Innen -25℃ bis 40℃; Im Freien: -35℃ bis 40℃

5. Höhe: Die Norm gilt für Gebiete bis 1000 Meter. Für Höhen über 1000 Meter Kapazität Die Reduzierung muss normgerecht umgesetzt werden.

6. Relative Luftfeuchtigkeit: Tagesdurchschnitt ≤ 95 % Monatsdurchschnitt ≤ 90 %

7. Schutzart: IP4X (IP67)

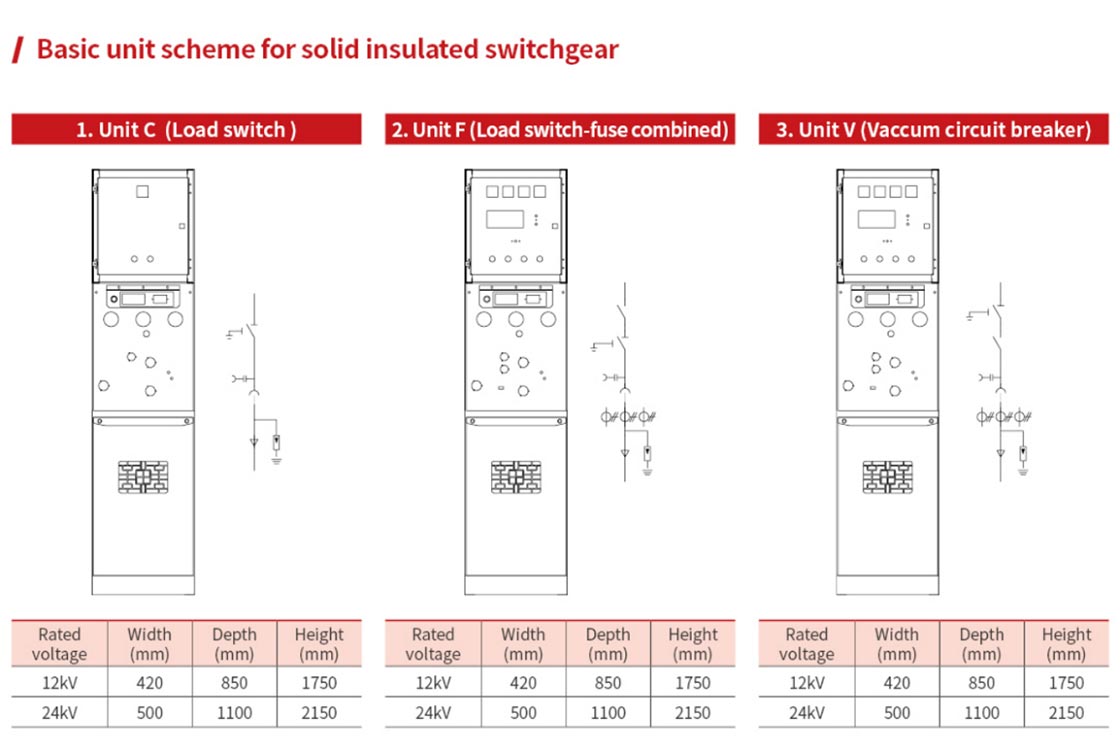

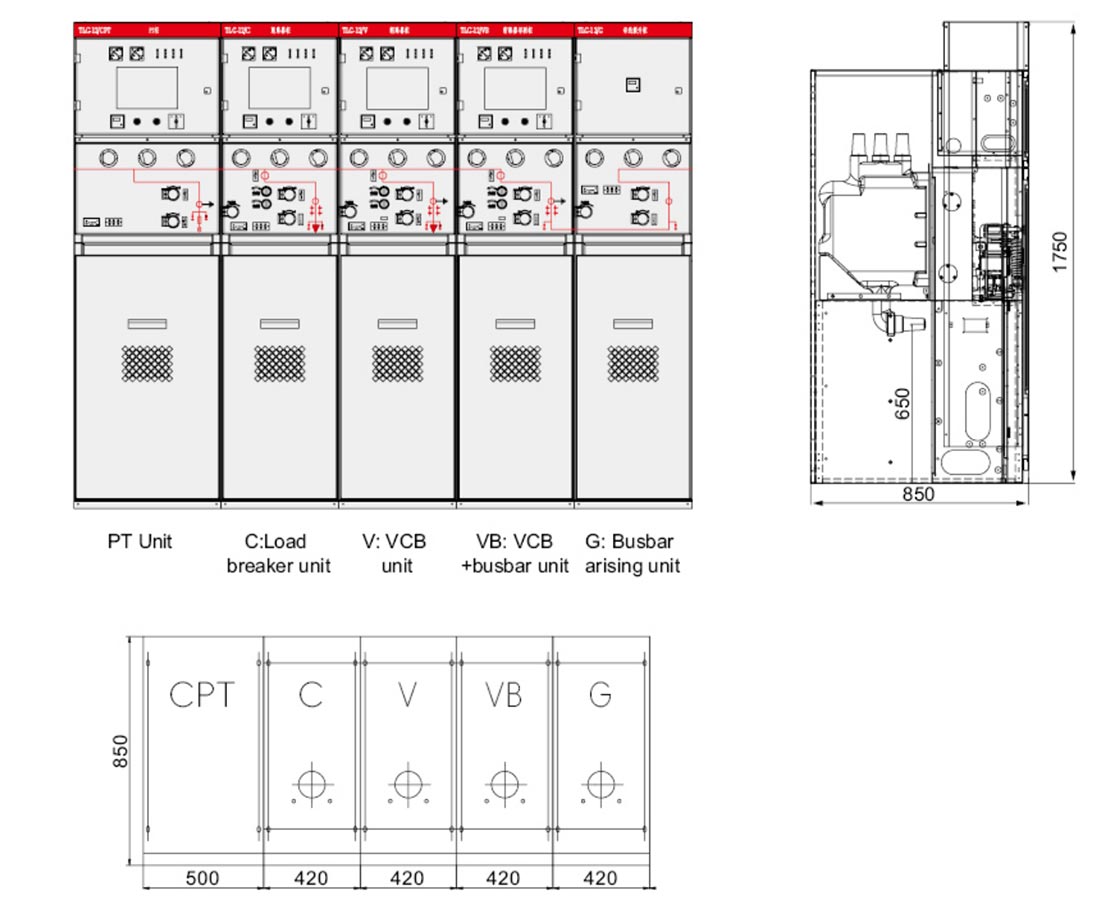

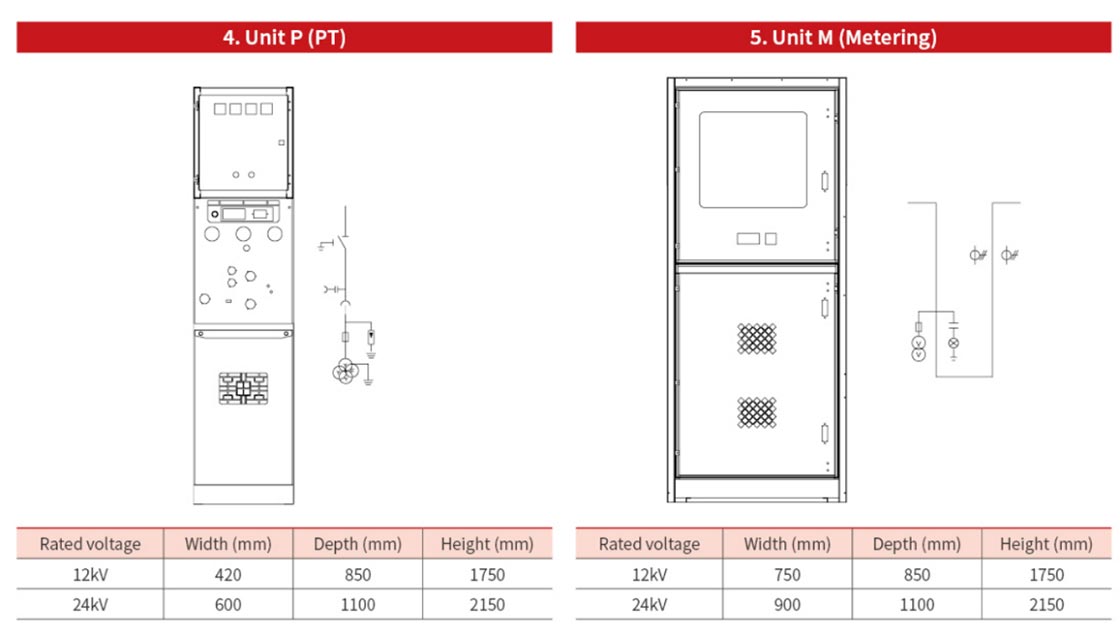

Zeichnung und Maße
