Luft- oder Feststoff-SF₆-freie 12-kV-Ringhaupteinheit – welche passt zu Ihrem Projekt?

2026-08-19 0 Hinterlassen Sie mir eine Nachricht

Seit Jahrzehnten wird Schwefelhexafluorid (SF₆) ist das Isoliergas der Wahl für Mittelspannungsschaltanlagen. Seine Spannungsfestigkeit und Lichtbogenlöschfähigkeit sind hervorragend. Aber es gibt ein Haken:SF₆ist das Meiste starkes Treibhausgas bekannt, mit einer globalen Erwärmung Potenzial (GWP) 23.500-mal so hoch wie CO₂über einen Horizont von 100 Jahren.

Für Projekte, die sich SF nicht leisten können₆Um das Leckagerisiko zu reduzieren, bietet Taili Electric zwei kompakte Null-SF an₆, wartungsfreundlich SF6-freiRinghaupteinheitLösungen: die TLH-12 Eco Air-Schrank und der TLG-12 Feststoff-Isolierschrank. Beide verlassen sich darauf Vakuum-Schaltkammern zur Lichtbogenlöschung und Eliminierung von SF₆vollständig, unterscheiden sich jedoch in der Struktur und den am besten geeigneten Anwendungen.

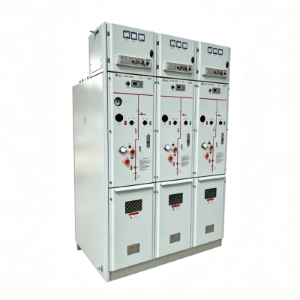

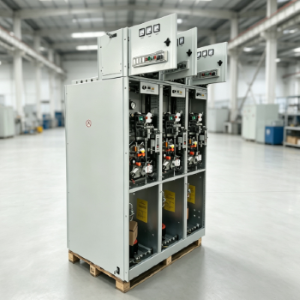

TLH-12: Der Trockenluft-/Stickstoff-Isolierte Ring-Haupteinheit

Was es ist

Der TLH-12 ist eine gasisolierte Ringleitungseinheit, die SF ersetzt₆mit gereinigter trockener Luft oder hochreinem Stickstoff. Der gesamte Live-Teil ist in einem lasergeschweißten Edelstahltank versiegelt. Schalten und Fehler Die Unterbrechung erfolgt durch eine Vakuumschaltröhre–die gleiche zuverlässige Lichtbogenlöschung Technologie, die in SF verwendet wird₆Schränke, aber ohne das Treibhausgas.

Hauptvorteile

Kein Treibhauseffekt – wenn der Tank versehentlich beschädigt wird oder ein mikroskopisches Leck entsteht, ist das austretende Gas einfach saubere Luft oder Stickstoff. Keine Umweltstrafe, keine spezielle Rückgewinnungsausrüstung.
Wartungsfreier Gasraum – der geschweißte Tank ist ausgelegt Für eine lebenslange Abdichtung, routinemäßige Druckprüfungen und Nachfüllungen entfallen daher erforderlich.
Kompakte Stellfläche – kleiner als herkömmliche luftisolierte Geräte Schaltanlage, wodurch es für Unterbautransformatoren geeignet und kompakt ist sekundäre Umspannwerke.
Kostengünstig – unter den beiden SF₆-kostenlose Optionen, der TLH-12 bietet einen niedrigeren Einstiegspreis, insbesondere für Großaufträge.

Dinge, die Sie beachten sollten

Trockene Luft/Stickstoff hat eine geringere Spannungsfestigkeit als SF₆. Die Tankschweißqualität und Die interne Abschirmung muss streng kontrolliert werden.
Bei Installationen in großer Höhe (über 1.000 m) ist die Isolierung erforderlich Abstände müssen erneut überprüft werden.

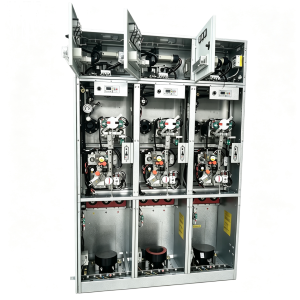

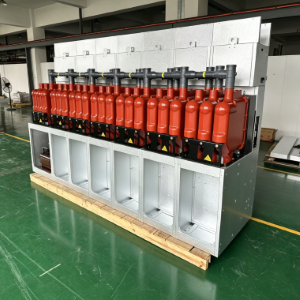

TLG-12: Die feststoffisolierte Ringleitung Einheit

Was es ist

Der TLG-12 verfolgt einen völlig anderen Ansatz: überhaupt kein Gas. Alles Hochspannung Leitungen, der Vakuum-Schaltröhre und den Trenn-/Erdungsschaltern werden mittels APG (automatisch) vollständig in einen festen Epoxidharzkörper eingebettet Druckgelierung) Prozess. Das Ergebnis ist ein einziges, nahtloses Isolationsmodul das sowohl elektrisch als auch mechanisch robust ist.

Hauptvorteile

Kein Leckagerisiko – es gibt keinen Gasraum, also einen einfach nichts zu lecken. Dies ist die ultimative Wahl, wenn das Projekt es erfordert Garantie SF₆‑kostenlos Betrieb über den gesamten Lebenszyklus.
Unempfindlich gegen Feuchtigkeit und Kondenswasser – der Feststoff Die Kapselung schützt Innenteile vor feuchter Luft, Salznebel und schweren Staub. Keine innere Taubildung, keine Oberflächenkriechbildung.
Minimaler Wartungsaufwand – kein Umgang mit Gas, keine Manometer, nein Füllventile. Die routinemäßige Aufmerksamkeit beschränkt sich auf die äußere Abschirmung und Verbindungspunkte.
Äußerst kompakt – das Feststoffisolierte Modul ermöglicht kleinere Schrankabmessungen, was bei beengten Platzverhältnissen ein entscheidender Vorteil ist unterirdische Kammern oder Container-Umspannwerke.

Dinge, die Sie beachten sollten

Der Epoxidgussprozess erfordert eine hohe Fertigungspräzision – Jeder Hohlraum- oder Schnittstellendefekt kann die langfristige Zuverlässigkeit beeinträchtigen.
Bei kontinuierlichem Hochtemperaturbetrieb ist das Halbleitermaterial leitend Die Abschirmschicht sollte regelmäßig überprüft werden.
Die Anschaffungskosten sind höher als beim TLH-12, dies ist jedoch häufig der Fall Dies wird durch geringere Kosten für die Standortunterstützung ausgeglichen.

Vergleichstabelle: TLH-12 vs. TLG-12 bei a Blick

Besonderheit	TLH-12 Trockenluft / N₂Einheit	TLG-12 Feststoffisolierte Einheit
Isoliermedium	Gereinigte trockene Luft / Stickstoff	APG-Epoxidharz (kein Gas)
Leckagegefahr	Theoretisch möglich; Gas ist harmlos an die Umwelt	Null – kein Gasraum vorhanden
Schwerpunkt Wartung	Tankdichtung prüfen; kein Nachfüllen	Überprüfen Sie die äußere Abschirmschicht
Gesamtgröße	Kompakt, etwas größer als SF₆Äquivalente	Sehr kompakter, modularer Aufbau
Umweltverträglichkeit	Standardmäßiger Innen-/Außentyp Gehäuse; Möglicherweise ist eine Höhenreduzierung erforderlich	Hervorragend geeignet für feuchte, kondensierende, staubige, und Küstenstandorte
Relative Kosten	Medium	Höher
Typische Anwendungen	Stadtverteilung, auf Pad montiert Transformatoren, allgemeiner Handel, großvolumige Hilfsprojekte im Ausland	Unterirdische Gewölbe, Küstengebiete, kritische Lasten, Umspannwerke mit begrenztem Platzangebot

Welche SF₆‑Free Ring Main Unit – Sollten Sie sich entscheiden?

Sowohl der TLH-12 als auch der TLG-12 sind vollständig Entspricht den Normen der IEC 62271-Serie und kann entsprechend vom OEM konfiguriert werden spezifische Projektspannungs-, Schutz- und Messanforderungen.

Wählen Sie den TLH-12, wenn:

Sie beschaffen große Mengen für den Standardvertrieb Netzwerke oder Container-Umspannwerke.
Der Standort ist nicht extrem – normale Innen-/Außentemperatur und Feuchtigkeit.
Sie möchten einen kostengünstigen Einstieg in SF₆‑freie Technologie ohne Einbußen bei der Leistung.
Im Rahmen der jährlichen Inspektion können Sie eine geringfügige Inspektion der Versiegelung in Kauf nehmen Wartung, und es besteht keine unbedingte Notwendigkeit, die Gaseindämmung zu beseitigen.

Wählen Sie das TLG-12, wenn:

Die Installation befindet sich in einer Hochrisikoumgebung – unter der Erde Keller, Salznebelzonen an der Küste oder anhaltend kondensierende Bedingungen.
Die Belastung ist kritisch (Krankenhäuser, Rechenzentren, wichtige Industrieanlagen). Prozesse) und ungeplante Ausfälle sind nicht akzeptabel.
Sie möchten vollkommen beruhigt sein, wenn es um Gaslecks geht – kein Gas, Keine Leaks, keine Ausnahmen.
Das Platzbudget ist äußerst knapp bemessen – jeder Zentimeter Die Schrankbreite ist wichtig.

Real-World-Perspektive: Welches Projekt Teams sagen

Ein aktuelles Solarprojekt im Ausland in der Die Philippinen verglichen beide Optionen. Das Ingenieurteam wählte TLH-12 für die 64 Verteilungspunkte rund um den Solarpark, da das Gelände offen und gut belüftet war. und der örtliche Energieversorger akzeptierte die Trockenluftisolierung. Für die Innenschaltung Station im Küstenverwaltungsgebäude, entschieden sie sich für TLG-12 – weil Salznebel und hohe Luftfeuchtigkeit hatten zuvor zu Ortungsstörungen geführt herkömmliches luftisoliertes Getriebe.

Dieser gemischte Ansatz wird immer häufiger häufig: jeweils verwendenRinghaupteinheitwo es den größten Wert bringt.

TAILI Electric: Ihr Partner für SF₆‑Kostenlose Verteilung

TAILI Electric bietet sowohl die TLH-12-Trockenluft an / Stickstoffeinheit und die feststoffisolierte Einheit TLG-12 als Standardprodukte, mit flexible Anpassung für Exportprojekte. Alle Einheiten sind werkseitig montiert und vor der Auslieferung vollständig getestet. Unser Engineering-Team kann Ihnen helfen:

Bewerten Sie die Standortbedingungen und wählen Sie die am besten geeignete Ringleitung aus Einheit
Passen Sie Spannung, Schutz und Hilfsenergie an das örtliche Netz an Codes
Bieten Sie zweisprachige Dokumentation und technischen Fernsupport

Kontaktieren Sie TAILI Electric noch heute, um dies zu besprechen welche SF₆-freiRinghaupteinheitwas am besten zu Ihrem nächsten Projekt passt.
