Warum verändert ein kompaktes Umspannwerk die moderne Stromverteilung?

Kompakte Umspannwerkesind aufgrund ihrer Effizienz, Sicherheit und platzsparenden Bauweise zu einem Eckpfeiler moderner elektrischer Verteilungssysteme geworden. Da sich die Urbanisierung beschleunigt und der Energiebedarf steigt, werden traditionelle Umspannwerke zunehmend durch kompakte Lösungen ersetzt oder ergänzt. Dieser Artikel bietet eine detaillierte Untersuchung kompakter Umspannwerke, einschließlich ihrer Struktur, Arbeitsprinzipien, Vorteile, Anwendungen, Installationsüberlegungen und Wartungsanforderungen. Es befasst sich auch mit häufigen Kundenproblemen wie Platzbeschränkungen, Sicherheitsbedenken usw. Installationskomplexität und Kostenoptimierung.

Inhaltsverzeichnis

• 1. Gliederungsübersicht
• 2. Einführung in Compact Substation
• 3. Struktur und Kernkomponenten
• 4. Funktionsweise der Kompakt-Umspannstation
• 5. Hauptvorteile
• 6. Branchenübergreifende Anwendungen
• 7. Kompakte vs. traditionelle Umspannwerke
• 8. Überlegungen zur Installation
• 9. Wartungs- und Sicherheitsrichtlinien
• 10. Zukünftige Entwicklungstrends
• 11. Häufig gestellte Fragen
• 12. Fazit und Kontakt

Gliederungsübersicht

Dieser Artikel ist so strukturiert, dass er ein schrittweises Verständnis kompakter Umspannwerke vermittelt, angefangen bei grundlegenden Definitionen bis hin zu fortgeschrittenen Definitionen technische Erkenntnisse und praktische Überlegungen zum Einsatz. Es richtet sich an Ingenieure, Beschaffungsmanager, Infrastrukturentwickler usw Entscheidungsträger, die sowohl technische Klarheit als auch praktische Anwendungskenntnisse benötigen.

Einführung in die Kompaktstation

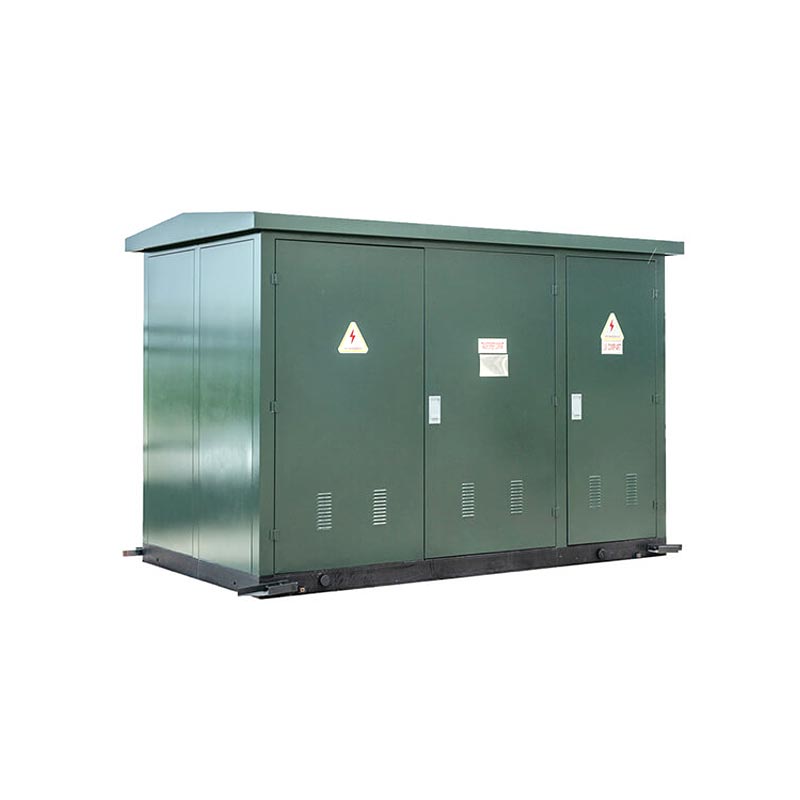

Ein kompaktes Umspannwerk ist eine vorgefertigte, integrierte Stromverteilungseinheit, die Mittelspannungsschaltanlagen, Verteilungstransformatoren und und Niederspannungsschaltanlagen in einem einzigen geschlossenen System. Im Gegensatz zu herkömmlichen Umspannwerken, die große Außeninstallationen erfordern, handelt es sich um kompakte Umspannwerke sind so konzipiert, dass sie den Platzbedarf minimieren und gleichzeitig eine hohe betriebliche Effizienz und Sicherheit gewährleisten.

Diese Systeme werden häufig in der städtischen Infrastruktur, in Industrieanlagen, bei der Integration erneuerbarer Energien und in Gewerbegebäuden eingesetzt, bei denen der Raum optimiert wird und eine schnelle Bereitstellung sind unerlässlich.

Struktur und Kernkomponenten

Die kompakte Umspannstation ist als modulares System konzipiert. Jede Komponente spielt eine entscheidende Rolle bei der Gewährleistung einer stabilen und sicheren Stromverteilung.

• Mittelspannungsschaltanlagen:Steuert die eingehende elektrische Energie und bietet Schutz vor Störungen.
• Leistungstransformator:Reduziert die Spannung für Endbenutzeranwendungen von einem mittleren auf einen niedrigen Wert.
• Niederspannungsschaltanlage:Verteilt Strom sicher an verschiedene Verbraucher.
• Gehäusesystem:Wetterfestes und manipulationssicheres Gehäuse gewährleistet Betriebssicherheit.
• Schutzgeräte:Leistungsschalter, Relais und Sicherungen zur Fehlerisolierung.

So funktioniert die Kompaktstation

Das Funktionsprinzip einer kompakten Umspannstation basiert auf kontrollierter Spannungsumwandlung und sicherer Verteilung. Elektrische Energie wird mit Mittelspannung zugeführt, zum Schutz durch Schaltanlagen geleitet und von einem Transformator heruntertransformiert. und wird dann über Niederspannungsschaltanlagen an die Endverbraucher verteilt.

Der gesamte Prozess ist automatisiert und durch fortschrittliche Überwachungssysteme geschützt, die Überlastungen, Kurzschlüsse usw. erkennen. und Spannungsunregelmäßigkeiten in Echtzeit.

Hauptvorteile der kompakten Umspannstation

Kompakte Umspannwerke bieten zahlreiche Vorteile, die sie ideal für moderne Infrastrukturprojekte machen.

• Platzeffizienz:Erfordert im Vergleich zu herkömmlichen Umspannwerken deutlich weniger Installationsfläche.
• Schnelle Bereitstellung:Vormontierte Einheiten reduzieren die Installationszeit.
• Hohe Sicherheitsstandards:Das geschlossene Design reduziert die Belastung durch spannungsführende Komponenten.
• Geringer Wartungsaufwand:Modularer Aufbau vereinfacht die Wartung.
• Urbane Kompatibilität:Geeignet für dicht besiedelte Gebiete.

Branchenübergreifende Anwendungen

Aufgrund ihrer Anpassungsfähigkeit und Zuverlässigkeit werden kompakte Umspannwerke in zahlreichen Sektoren eingesetzt.

• Städtische Wohnanlagen
• Gewerbebauten und Einkaufszentren
• Industrielle Produktionsanlagen
• Erneuerbare Energieprojekte (Solar- und Windparks)
• Verkehrsinfrastruktur (Eisenbahn, Flughäfen)

Ihre Fähigkeit, sich nahtlos in Innen- und Außenumgebungen zu integrieren, macht sie zu einer bevorzugten Lösung für moderne Energiesysteme.

Kompakte vs. traditionelle Umspannwerke

Überlegungen zur Installation

Die Installation einer kompakten Umspannstation erfordert eine sorgfältige Planung, um Sicherheit, Effizienz und langfristige Leistung zu gewährleisten.

• Richtige Standortwahl mit stabilen Bodenverhältnissen
• Ausreichende Belüftung zur Wärmeableitung des Transformators
• Einhaltung der örtlichen Elektrovorschriften
• Zugänglichkeit für Wartungsarbeiten
• Blitz- und Erdungsschutzsysteme

Vorgefertigte Designs reduzieren die Komplexität der Bauarbeiten vor Ort erheblich und machen die Installation vorhersehbarer und kosteneffizienter.

Wartungs- und Sicherheitsrichtlinien

Obwohl kompakte Umspannwerke auf geringen Wartungsaufwand ausgelegt sind, gewährleisten regelmäßige Inspektionen eine langfristige Zuverlässigkeit.

• Regelmäßige Inspektion von Isolationssystemen
• Thermische Überwachung von Transformatoren
• Reinigung von Gehäuselüftungssystemen
• Prüfung von Schutzrelais und Leistungsschaltern
• Überprüfung des Erdungssystems

Beim Zugriff auf interne Komponenten müssen stets Sicherheitsverfahren befolgt werden und nur geschultes Personal sollte Wartungsarbeiten durchführen.

Zukünftige Entwicklungstrends

Die Zukunft kompakter Umspannwerke ist eng mit der Digitalisierung und der Integration erneuerbarer Energien verbunden.

• Intelligente Überwachungssysteme mit IoT-Integration
• KI-basierte vorausschauende Wartung
• Verbesserte Energieeffizienzdesigns
• Integration mit Solar- und Wind-Mikronetzen
• Umweltfreundliche Isoliermaterialien

Mit der Weiterentwicklung globaler Energiesysteme werden kompakte Umspannwerke in dezentralen und intelligenten Stromverteilungsnetzen eine immer wichtigere Rolle spielen.

Häufig gestellte Fragen

F1: Was ist der Hauptzweck einer kompakten Umspannstation?
Es dient zur sicheren Umwandlung und Verteilung elektrischer Energie in einem kompakten, geschlossenen System, das für städtische und industrielle Umgebungen geeignet ist.

F2: Wie lange hält eine kompakte Umspannstation?
Bei ordnungsgemäßer Wartung kann es 20 bis 30 Jahre oder länger effizient betrieben werden.

F3: Ist es für die Außenaufstellung geeignet?
Ja, die meisten Kompaktstationen sind wetterfest und für den Außenbereich konzipiert.

F4: Welche Branchen profitieren am meisten von kompakten Umspannwerken?
Bau-, Fertigungs-, erneuerbare Energie- und städtische Infrastrukturprojekte profitieren am meisten.

F5: Sind kompakte Umspannwerke anpassbar?
Ja, sie können je nach Spannungsniveau, Kapazität und Umgebungsanforderungen angepasst werden.

Fazit und Kontakt

Kompakte Umspannwerke stellen einen großen Fortschritt in der Energieverteilungstechnologie dar. Ihre Fähigkeit, Effizienz, Sicherheit und kompaktes Design zu vereinen macht sie für den modernen Infrastrukturausbau unverzichtbar. Da Städte weiter wachsen und Energiesysteme komplexer werden, steigt die Nachfrage nach Zuverlässige und platzsparende Lösungen werden nur zunehmen.

Wenn Sie ein Stromverteilungsprojekt planen oder Ihre elektrische Infrastruktur modernisieren möchten, entscheiden Sie sich für die richtige kompakte Umspannwerkslösung ist entscheidend für den langfristigen Erfolg. Taili Electric Co., Ltd.bietet hochwertige kompakte Umspannwerkslösungen, die auf Zuverlässigkeit, Sicherheit und Leistung für verschiedene Anwendungen ausgelegt sind.

👉 Für professionelle Beratung, technischen Support oder individuelle Lösungen stehen wir Ihnen gerne zur VerfügungKontaktieren Sie unsbei Taili Electric Co., Ltd. Unser Ingenieurteam unterstützt Sie gerne mit maßgeschneiderten Stromverteilungslösungen, die Ihren Projektanforderungen entsprechen.
