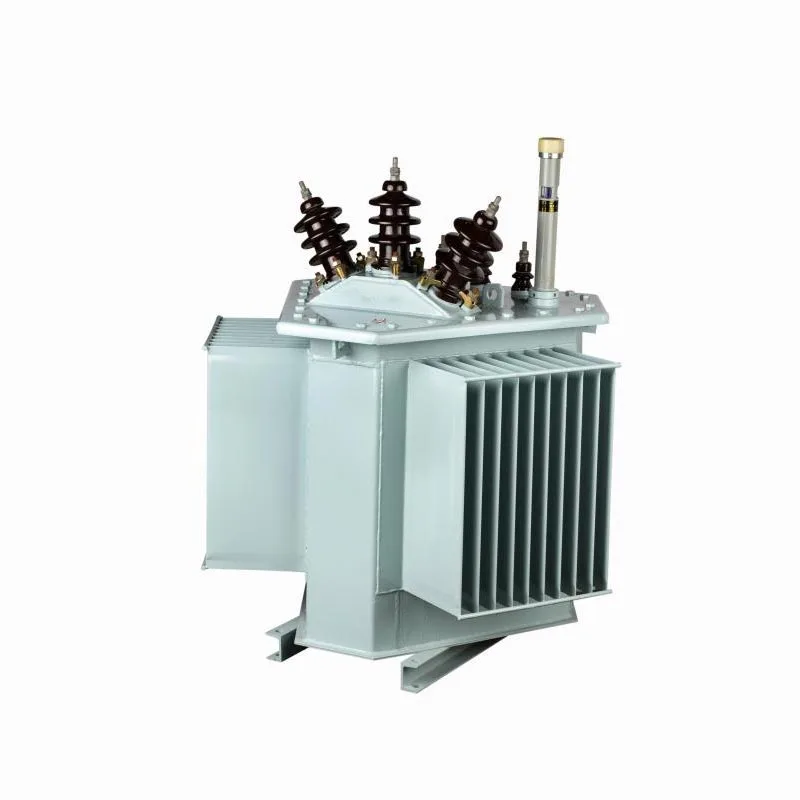

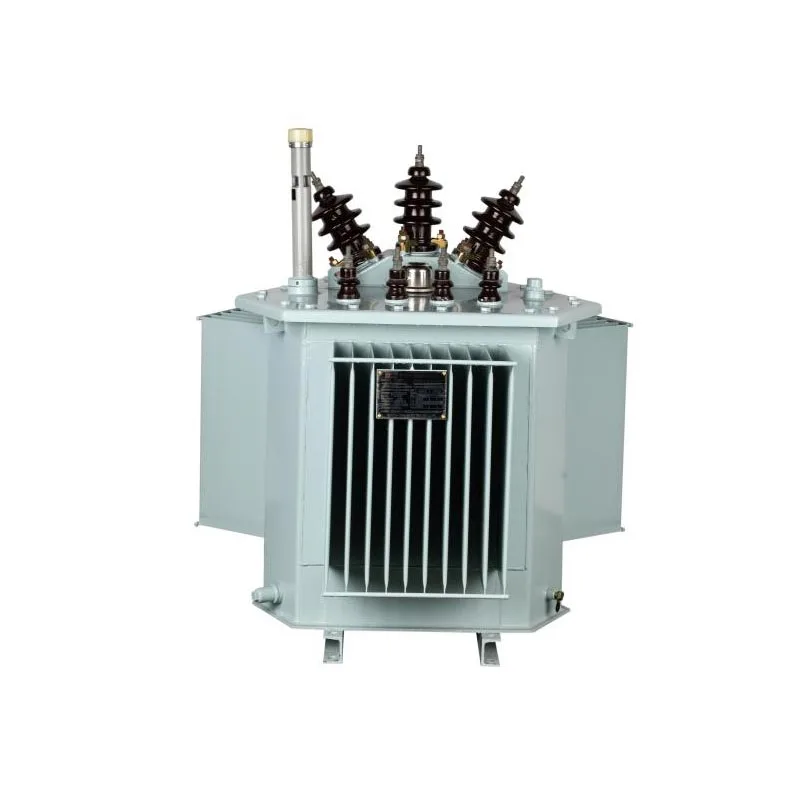

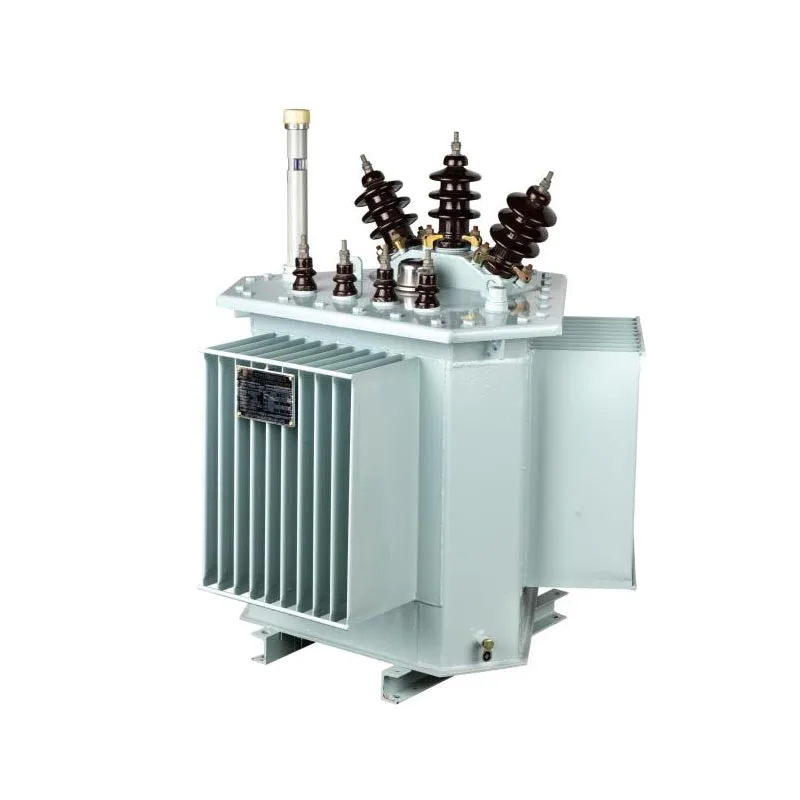

3D-Öltransformator mit gewickeltem Kern

Als einer der führenden Transformatorenhersteller in China hat TAILI stets an professioneller Handwerkskunst festgehalten. widmet sich der Bereitstellung qualitativ hochwertiger Transformatorprodukte und umfassender unterstützender Dienstleistungen für globale Kunden. Es geht effizient auf verschiedene Schwachstellen und Herausforderungen ein, mit denen Kunden im Bereich der Energieanwendungen konfrontiert sind, und hilft Kunden erreichen einen stabilen und effizienten Betrieb des Stromnetzes.

Arbeitsbedingung:

Höhe: 1000 m nicht überschreiten

Temperatur: -40℃~40℃

Standardspezifikation:

1. Standards: EN/IEC60076, ANSI/IEEE-C57.12

2. Primärspannung: bis zu 36 kV

3. Sekundärspannung: 0,4 kV

4. Nennleistung: ≤2500 kVA

5. Frequenz: 50/60 Hz

6. Kühlarten: ONAN/ONAF

7. Wicklungsmaterial: Kupfer/Aluminium

8. Installationsoptionen: Mastmontage (≤630 kVA) / Padmontage

Kernvorteile des 3D-Öltransformators mit gewickeltem Kern:

● Energiesparend und effizient: Der Magnetkreis ist völlig symmetrisch, ohne die Nähte herkömmlicher Art laminierte Bleche, was zu einer deutlichen Reduzierung des magnetischen Widerstands führt. Der Leerlaufverlust und der Leerlaufstrom sind etwa 20–40 % niedriger als bei herkömmlichen laminierten Eisenkernen.

● Geräuscharm: Der Eisenkern ist eine solide und kompakte Einheit, ohne magnetisch bedingte Ausdehnungsgeräusche an den Nähten, und die dreieckige Struktur ist stabil und vibrationsarm. Das Betriebsgeräusch kann um 10 - 20 % reduziert werden Dezibel.

● Hohe Kurzschlussfestigkeit: Die dreieckige dreidimensionale Struktur ist mechanisch sehr stabil. Die drei Kernsäulen stützen sich gegenseitig und widerstehen effektiv der enormen elektrodynamischen Kraft, die durch einen Kurzschluss entsteht aktuell.

● Materialeinsparung: Der Eisenkern ist leicht, verbraucht weniger Material und aufgrund seiner kompakten Größe ist die Menge an Auch der Transformatorenölverbrauch wird entsprechend reduziert.

Hauptanwendungsszenarien:

● Stromübertragung und -verteilung in städtischen und ländlichen Stromnetzen.

● Wichtige Orte wie Hochhäuser, Handelszentren und Flughäfen.

● Kombinierte Transformatoren, vorgefertigte Umspannwerke.

Vergleich mit herkömmlichen Öltransformatoren:

Produktion:

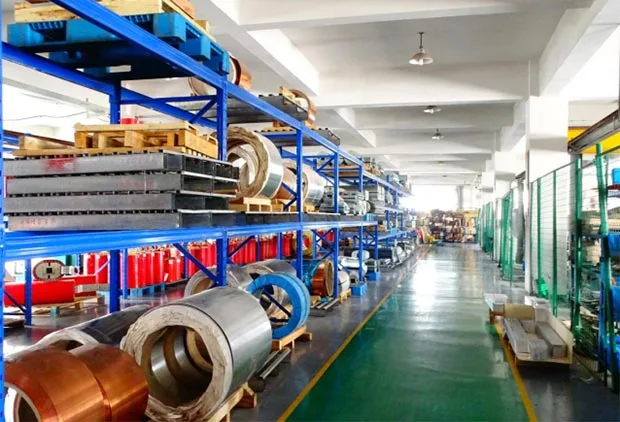

Rohstoff

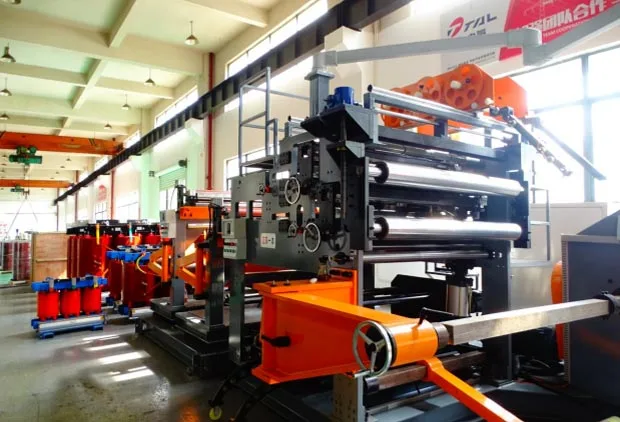

Wicklung

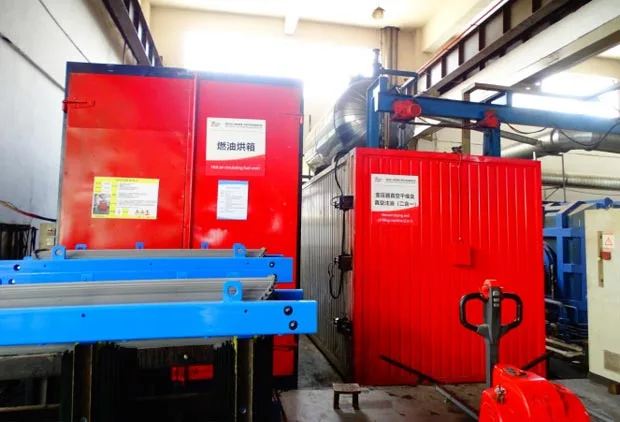

Vakuumtrocknung und Vakuumölfüllung (2 in 1)

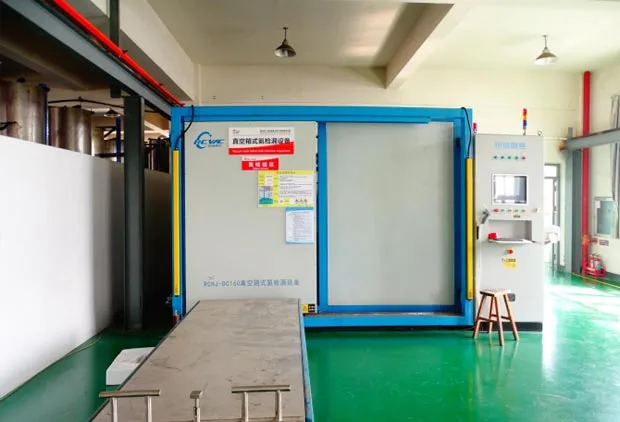

Lecksucher
