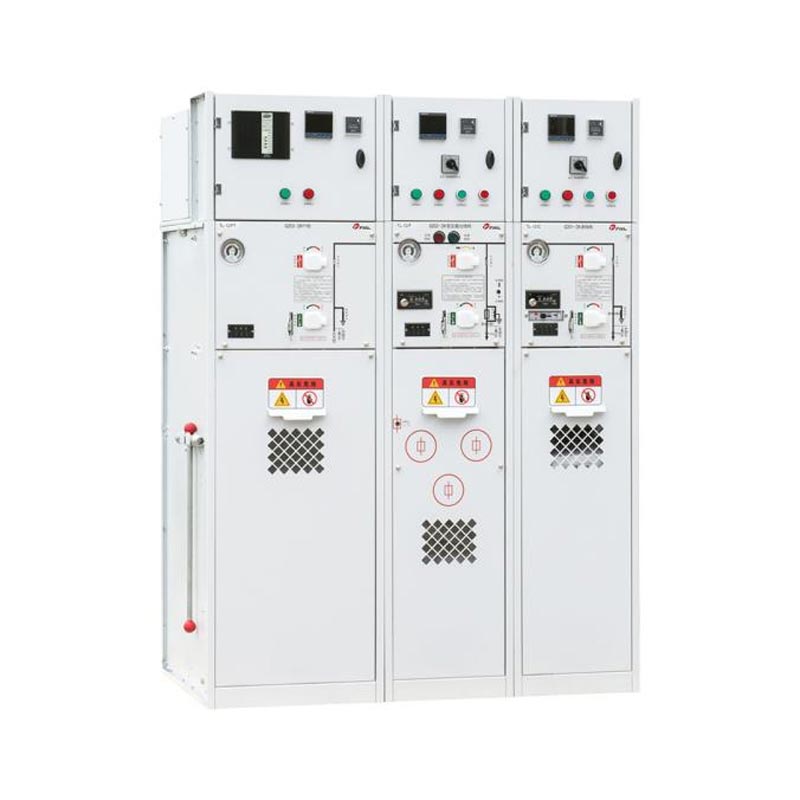

36-kV-SF6-gasisolierte Schaltanlage
Als führender Hersteller von Mittel- und Niederspannungsschaltanlagen produziert Taili die gasisolierte 36-kV-SF6-Schaltanlage, eine fortschrittliche Mittelspannungsschaltanlage, die für höhere Spannungsebenen und anspruchsvollere Anwendungsumgebungen entwickelt wurde. Durch die Einführung der SF6-Gasisolierung und der versiegelten Gaskastentechnologie konnten die beiden zentralen Herausforderungen der großen Gerätegröße und der schlechten Anpassungsfähigkeit an die Umgebung bei 36-kV-Spannung erfolgreich bewältigt werden.
36-kV-SF6-gasisolierte Schaltanlagen sind eine ideale Wahl für moderne Stromversorgungssysteme, insbesondere in Szenarien, in denen der Platz begrenzt ist, die Umgebung rau ist oder eine hohe Zuverlässigkeit der Stromversorgung erforderlich ist, wie beispielsweise 36-kV-Verteilungssysteme. Sein technischer Kern ist eine Erweiterung des mit 24-kV-SF6-Gas gefüllten Schranks nach oben, er stellt jedoch ein höheres Technologieniveau in Bezug auf Isolierung, Lichtbogenunterdrückung und Herstellungsverfahren dar.
Technische Spezifikation

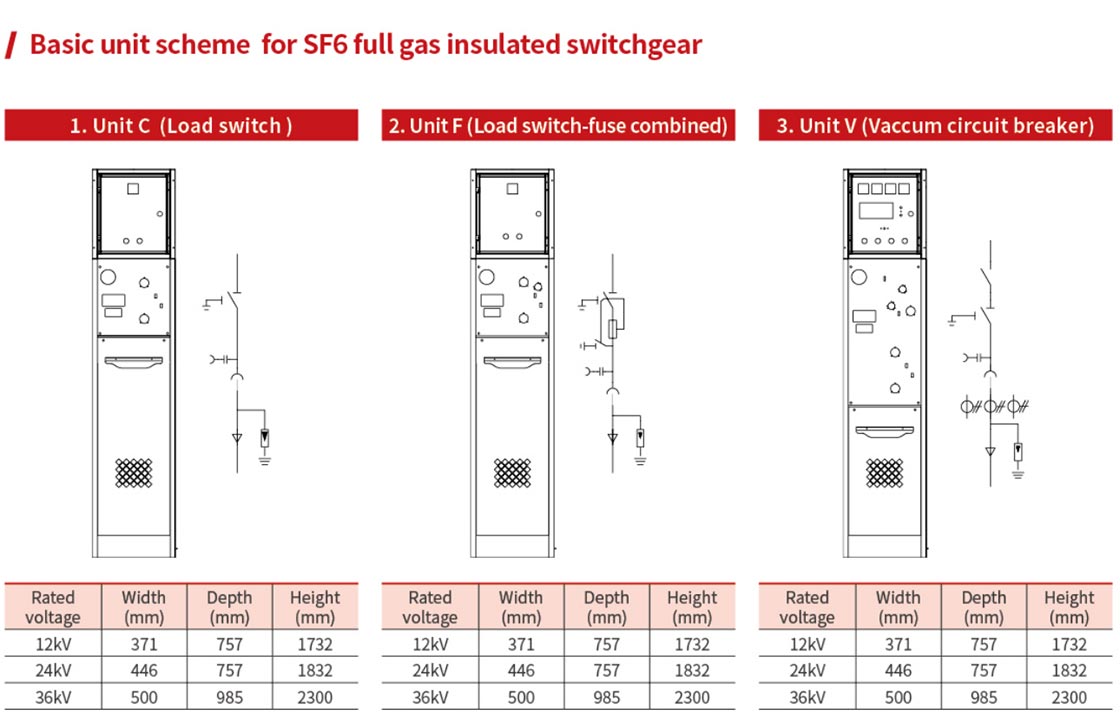

| Artikel | Einheit | Einheit C | Einheit F | Einheit V / 630A | Einheit V / 1250A | ||
| Lasttrennschalter | Kombinierte Komponenten | VCB | Trenn-/Erdungsschalter | VCB | Trenn-/Erdungsschalter | ||
| Nennspannung | kV | 36kV | |||||
| Nennfrequenz | Hz | 50/60 | |||||
| Frequenzfestigkeitsspannung (Phase-Phase/Leistungsschalteranschluss) | kV | 40,5 kV: 95/118 | |||||
| Blitzimpulse halten der Spannung stand | kV | 40,5 kV: 185/215 | |||||
| Nennstrom | A | 630 | 125 | 630 | 630 | 1250 | 1250 |
| Bemessungskurzschluss-Schließstrom (Spitze) | kA | 50/63 | |||||
| Bewerteter Kurzschlussstrom | kA/4s | 20/25 | |||||
| Schleifenwiderstand | Ω | ≤300 | |||||
| Mechanisches Leben | mal | 5000 | 5000 | 10000 | 5000/3000 | 10000 | 5000/3000 |
| Bemessungsbetriebsfolge der Leistungsschaltereinheit | / | 0-0,3S-C0-180S-CO | |||||
| Schutzklasse (Airbox) | / | IP67 | |||||
| Schutzart (Gehäuse) | / | IP4X | |||||
| Bewertete jährliche Luftleckrate | % | 0.01 | |||||

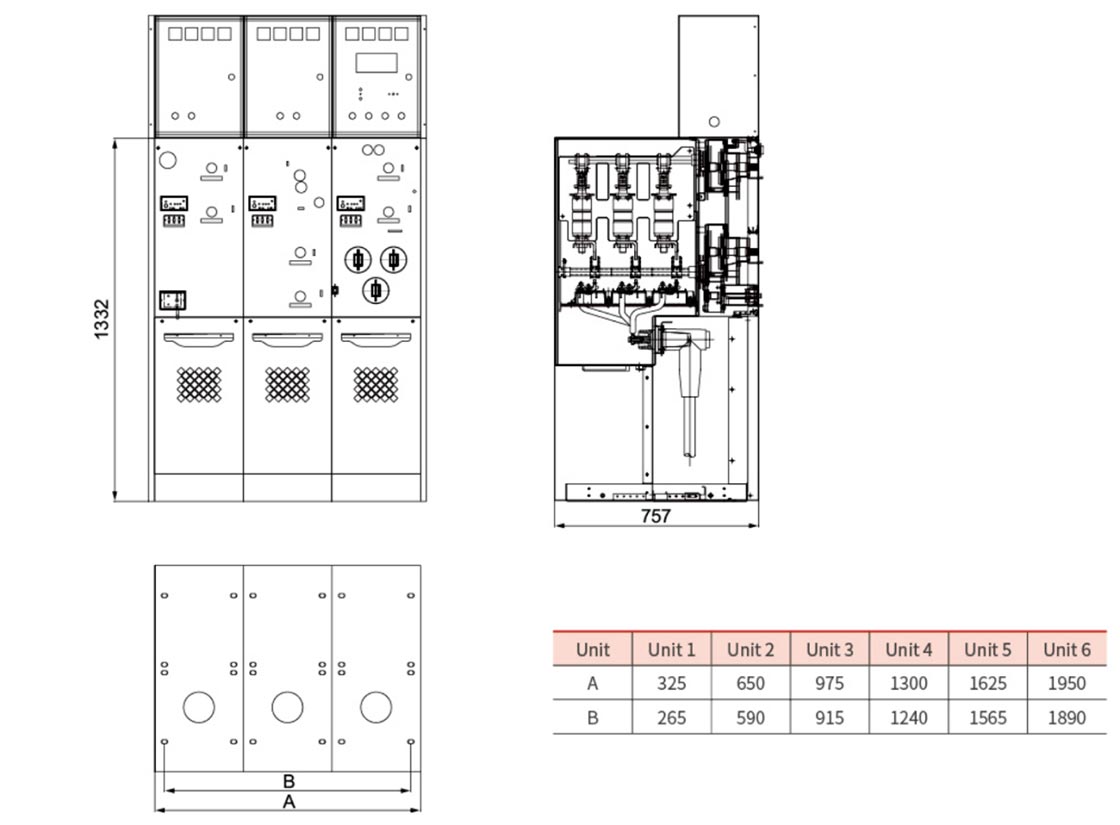

Zeichnung und Abmessungen einer SF6-isolierten Schaltanlage
Bitte geben Sie die folgenden Informationen an, damit wir Ihnen bessere Dienstleistungen anbieten können.
| Produktanwendungsszenarien | |
| Technische Parameter des Produkts |
Zu beachtende Punkte
1. Umweltaspekte von SF6-Gas: Dies ist für 36-kV-Schränke genauso wichtig und noch wichtiger als das Gas Füllvolumen kann größer sein. Die strikte Einhaltung der Betriebsabläufe ist erforderlich. Am Ende der Lebensspanne Zur Rückgewinnung von SF6-Gas sollten professionelle Geräte verwendet werden, und es ist strengstens verboten, es abzuleiten.
2. Fehlerdiagnose und -wartung: Die Diagnose und Reparatur interner Fehler erfordert speziellere Fähigkeiten und Ausrüstung. Normalerweise muss dies vom Hersteller oder einem professionellen Team durchgeführt werden, ebenso wie die Wartung Kosten und Zeit sind länger.
3. Höhere Anfangsinvestition: Die einmaligen Anschaffungskosten sind in der Regel höher als bei herkömmlichen 36-kV-Anlagen luftisolierte Schaltschränke.
