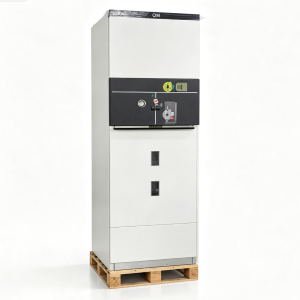

24-kV-halbisolierte gasisolierte Schaltanlage (GIS)

Die halbisolierte 24-kV-Schaltanlage von TaiLi Electric (im Folgenden als „diese Schaltanlage“ bezeichnet) ist eine kompakte, SF₆-isolierte, metallgekapselte Schaltanlage, die für 24-kV-Mittelspannungs-Stromverteilungssysteme entwickelt wurde. Diese Schaltanlage ist für 24 kV, 630 A und 50/60 Hz ausgelegt

Hergestellt unter strikter Einhaltung der GB- und IEC-Standards. Diese Schaltanlage eignet sich für Ringhauptanlagen, Umspannwerke, Industrieanlagen, Gewerbegebäude und Projekte im Bereich erneuerbare Energien.

Hauptmerkmale

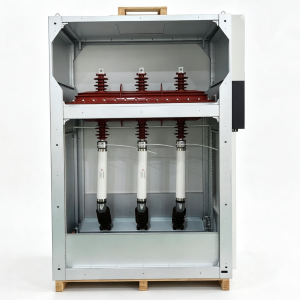

• Vollständig versiegelter Edelstahltank – Die halbisolierte 24-kV-Schaltanlage von TaiLi Electric verfügt über einen vollständig versiegelten Edelstahltank, der aus 3–5 mm dicken Edelstahlplatten hergestellt und mit Roboterschweißmaschinen geschweißt wird, um minimale Verformung und ausgezeichnete Gasdichtheit zu gewährleisten. Alle stromführenden Teile und Schaltgeräte der halbisolierten 24-kV-Schaltanlage von TaiLi Electric sind in diesem Tank eingeschlossen, der mit SF₆-Gas als Isolier- und Lichtbogenlöschmedium gefüllt ist. Dieses Design stellt sicher, dass die halbisolierte 24-kV-Schaltanlage von TaiLi Electric von äußeren Umgebungsbedingungen wie Feuchtigkeit, Staub und Verschmutzung unbeeinflusst bleibt.
• Hoher Schutzgrad – Der versiegelte Tank der halbisolierten 24-kV-Schaltanlage von TaiLi Electric erreicht die Schutzart IP67, sodass diese Schaltanlage auch bei vorübergehendem Eintauchen in Wasser zuverlässig funktioniert. Das äußere Gehäuse der halbisolierten 24-kV-Schaltanlage von TaiLi Electric ist IP4X-zertifiziert.
• Lasttrennschalter mit drei Positionen – Die halbisolierte 24-kV-Schaltanlage von TaiLi Electric ist mit einem Lasttrennschalter mit drei Positionen (geschlossen/offen/geerdet) ausgestattet, der in den mit SF₆ gefüllten Edelstahltank eingeschweißt ist. Der Schaltmechanismus der halbisolierten 24-kV-Schaltanlage von TaiLi Electric besteht aus korrosionsbeständigen Materialien und selbstschmierenden Lagern, was einen geringen Bedienaufwand, hohe Zuverlässigkeit und eine längere Lebensdauer gewährleistet.

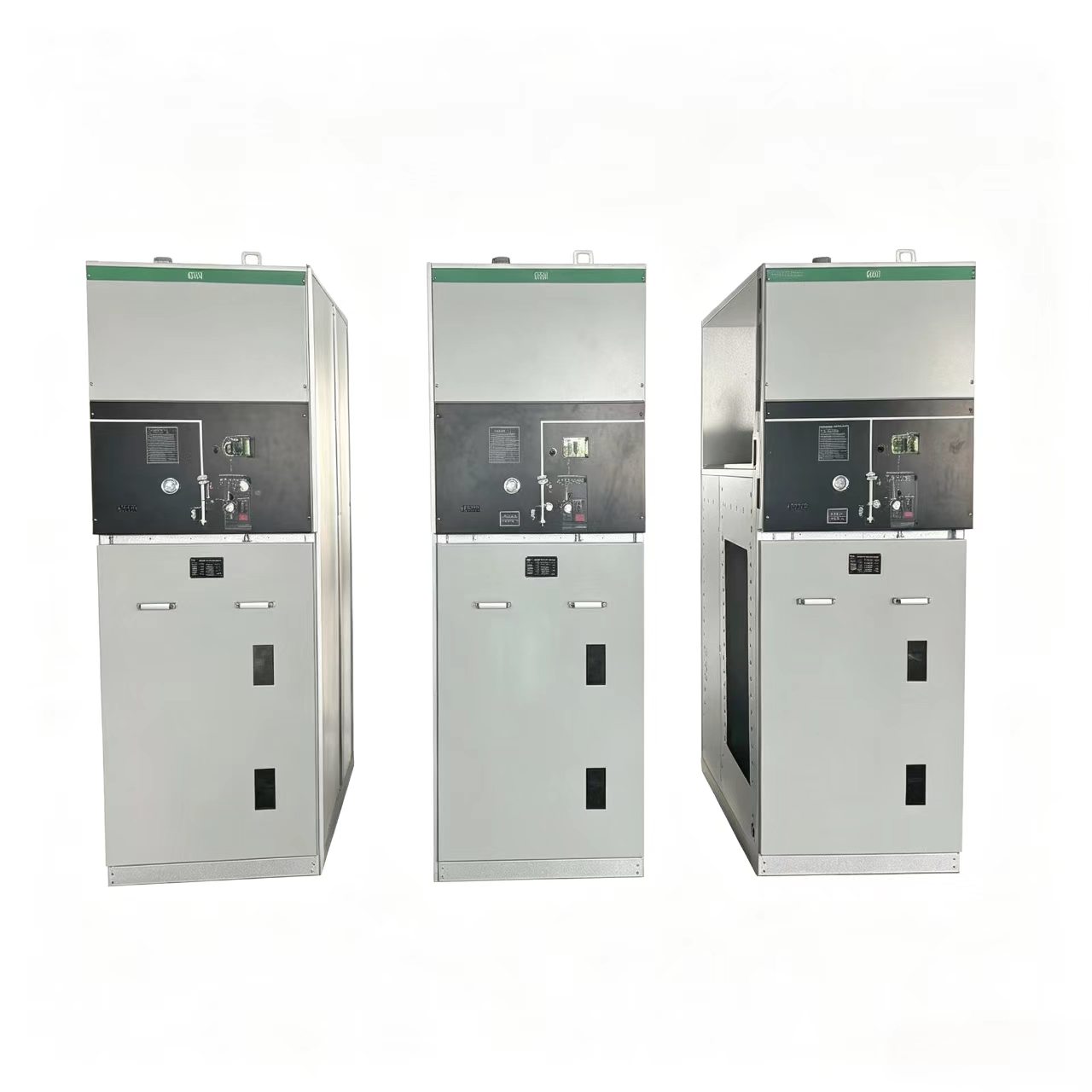

• Modulares und erweiterbares Design – Die halbisolierte 24-kV-Schaltanlage von TaiLi Electric verfügt über eine modulare Einheitenkonfiguration, die eine flexible Kombination und Erweiterung ermöglicht, ohne dass während der Montage eine Gashandhabung erforderlich ist. Die halbisolierten 24-kV-Schaltanlagen von TaiLi Electric sind sowohl in fester als auch erweiterbarer Konfiguration erhältlich und erfüllen verschiedene Anforderungen von Umspannwerken an kompakte Schaltanlagenlösungen.
• Umfassende mechanische Verriegelung – Die halbisolierte 24-kV-Schaltanlage von TaiLi Electric verfügt über ein vollständiges mechanisches Verriegelungssystem mit fünf Verhinderungen, das Betriebsfehler verhindert und die Sicherheit des Personals gewährleistet.
• Smart-Ready – Die halbisolierten 24-kV-Schaltanlagen von TaiLi Electric können mit motorisierten Mechanismen, Spannungstransformatoren und Verteilerautomatisierungs-Anschlusseinheiten ausgestattet werden, um Fernüberwachungs- und Steuerungsfunktionen zu ermöglichen.

Technische Spezifikationen

Anwendungen

Die halbisolierte 24-kV-Schaltanlage von TaiLi Electric wird in zahlreichen Bereichen der Energiewirtschaft häufig eingesetzt:

• Ringhaupteinheiten – Als Kernkomponente in 24-kV-Ringnetzen für die städtische und ländliche Stromverteilung.
• Sekundäre Umspannwerke – Für kompakte, wartungsfreie Schaltanlagenlösungen in kleinen bis mittelgroßen Umspannwerken.
• Industrieanlagen – Stromverteilung in Fabriken, Bergwerken und Produktionsanlagen.
• Gewerbliche Gebäude – Für Einkaufszentren, Krankenhäuser, Sportstätten und Hochhäuser.
• Infrastruktur – Flughäfen, U-Bahn-Systeme, Eisenbahnen und Tunnel.
• Erneuerbare Energie – Windparks und Photovoltaikanlagen.
• Auf dem Boden montierte und unterirdische Unterstationen – Geeignet für Außengehäuse oder halbunterirdische Installationen.

FAQ

F1: Wie hoch ist die typische SF₆-Gasleckrate dieser Schaltanlage?

A: Die jährliche SF₆-Leckagerate der halbisolierten 24-kV-Schaltanlage von TaiLi Electric beträgt ≤0,1 %. Der versiegelte Tank wird mit Roboterschweißmaschinen verschweißt, um eine hervorragende Gasdichtheit zu gewährleisten, und die Konstruktion garantiert über 30 Jahre lang keine Leckage.

F2: Was soll ich tun, wenn der SF₆-Druck abfällt oder ein Gasleck festgestellt wird?

A: Wenn der SF₆-Dichtemonitor einen niedrigen Druck anzeigt oder ein Alarm ausgelöst wird, stoppen Sie sofort den Betrieb, identifizieren Sie die Leckquelle, reparieren Sie die Leckstelle und füllen Sie die Schaltanlage mit SF₆-Gas auf den angegebenen Druck auf. Es werden regelmäßige Inspektionen des Gasdruckmessers und des Dichterelais empfohlen.

F3: Benötigt diese Schaltanlage eine regelmäßige Wartung?

A: Nein. Die halbisolierte 24-kV-Schaltanlage von TaiLi Electric ist als wartungsfreies Produkt konzipiert. Der vollständig abgedichtete Edelstahltank verhindert den Kontakt zwischen dem Isoliergas und der Außenumgebung, sodass während der gesamten Lebensdauer des Produkts keine regelmäßigen Inspektionen, Gasprobenentnahmen oder Regenerationen erforderlich sind.
